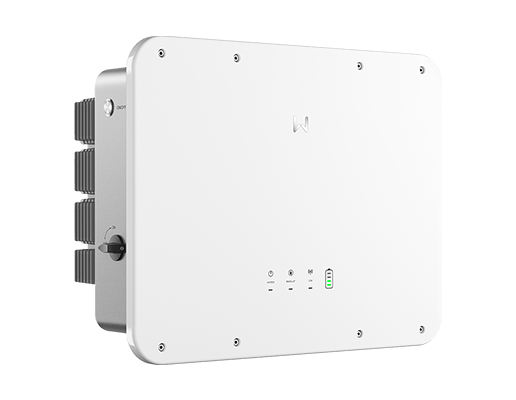

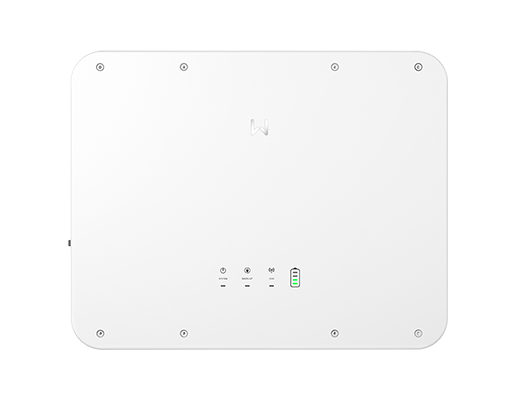

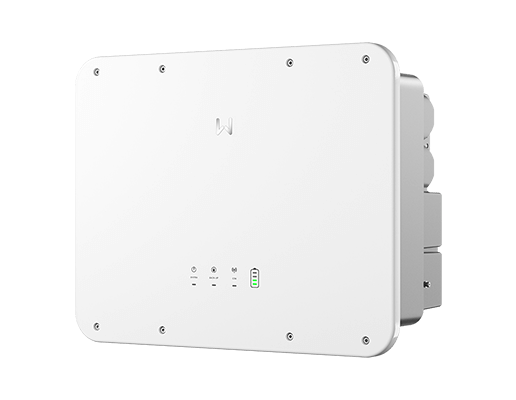

INVERTER HYBRID GOODWE GW12K-ES-C10-LCD
GoodWe GW12K-ES-C10 là biến tần hybrid 1 pha công suất 12 kW, thuộc dòng ES Uniq Series thế hệ mới của GoodWe. Thiết bị tích hợp 3 chức năng trong một: hòa lưới – lưu trữ – cấp điện dự phòng, được tối ưu cho hệ thống điện mặt trời dân dụng và thương mại nhỏ sử dụng pin lithium-ion 48 V.
Biến tần hỗ trợ công suất PV oversizing đến 200 %, hiệu suất tối đa 97,6 %, chuyển mạch UPS < 4 ms, và chuẩn bảo vệ IP66 cho phép lắp đặt ngoài trời. GW12K-ES-C10 cũng có khả năng kết nối song song tối đa 6 thiết bị, hỗ trợ Wi-Fi/LAN/Bluetooth, RS-485, CAN (BMS) và hệ thống giám sát thông minh SEMS Portal của GoodWe.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
| Đầu vào pin | |
| Loại pin | Li-Ion |
| Điện áp định mức (V) | 48 |
| Dải điện áp pin (V) | 40 ~ 60 |
| Dòng sạc liên tục tối đa (A) | 240 |
| Dòng xả liên tục tối đa (A)*1 | 240 (264 at 10min) |
| Công suất sạc tối đa (W) | 12000 |
| Công suất xả tối đa (W) | 13200 |
| Đầu vào chuỗi PV | |
| Công suất đầu vào tối đa (W) | 24000 |
| Điện áp đầu vào tối đa (V) | 600 |
| Dải điện áp MPPT hoạt động (V) | 60 ~ 550 |
| Điện áp khởi động (V) | 58 |
| Điện áp đầu vào định mức (V) | 360 |
| Dòng đầu vào tối đa mỗi MPPT (A)*2 | 32/32 |
| Dòng ngắn mạch tối đa mỗi MPPT (A) | 48/48 |
| Số MPPT | 2 |
| Số chuỗi mỗi MPPT | 2/2 |
| Đầu ra AC (Hòa lưới) | |
| Công suất biểu kiến định mức đầu dự phòng (VA) | 12000 |
| Công suất biểu kiến đầu ra tối đa (VA) | 13200 |
| Công suất biểu kiến tối đa từ lưới (VA) | 16500 |
| Điện áp đầu ra định mức (V) | 220/230/240 |
| Dải điện áp đầu ra (V) | 170 ~ 280 |
| Tần số lưới AC định mức (Hz) | 50/60 |
| Dải tần số lưới AC (Hz) | 45 ~ 55 / 55 ~ 65 |
| Dòng đầu ra AC tối đa đến lưới (A) | 60 |
| Dòng đầu ra AC tối đa từ lưới (A) | 75 |
| Hệ số công suất | ~1 (Có thể điều chỉnh từ -0.8 đến 0.8) |
| Tổng độ méo sóng hài tối đa | <3% |
| Đầu ra AC (Dự phòng) | |
| Công suất biểu kiến định mức đầu dự phòng (VA) | 12000 |
| Công suất biểu kiến đầu ra tối đa (VA) | 13200 (24000 at 10s) |
| Dòng điện đầu ra tối đa (A) | 60 |
| Điện áp đầu ra định mức (V) | 220/230/240 |
| Tần số đầu ra định mức (Hz) | 50/60 |
| Tổng độ méo sóng hài đầu ra (@Linear Load) | <3% |
| Dữ liệu AC (Máy phát điện) | |
| Công suất biểu kiến từ máy phát điện xoay chiều (VA) | 12000 |
| Công suất biểu kiến tối đa từ máy phát điện xoay chiều (VA) | 12000 |
| Điện áp đầu ra định mức (V) | 220/230/240 |
| Dải điện áp đầu ra (V) | 170 ~ 280 |
| Tần số đầu ra định mức máy phát điện xoay chiều (Hz) | 50/60 |
| Dải tần số máy phát điện xoay chiều (Hz) | 45 ~ 55 / 55 ~ 65 |
| Dòng đầu ra AC tối đa từ máy phát điện xoay chiều (A) | 54.5 |
| Dòng điện định mức từ máy phát điện xoay chiều (A) | 54.5/52.2/50.0 |
| Dòng điện đầu ra định mức (A) | 54.5/52.2/50.0 |
| Hiệu suất | |
| Hiệu suất tối đa | 97.6% |
| Hiệu suất Châu Âu | 96.2% |
| Hiệu suất tối đa từ pin đến AC | 95.5% |
| Hiệu suất MPPT | 99.9% |
| Bảo vệ | |
| Giám sát dòng điện chuỗi PV | Tích hợp |
| Phát hiện điện trở cách điện PV | Tích hợp |
| Bộ giám sát dòng dư | Tích hợp |
| Bảo vệ phân cực ngược PV | Tích hợp |
| Bảo vệ chống đảo | Tích hợp |
| Bảo vệ quá dòng AC | Tích hợp |
| Bảo vệ ngắn mạch AC | Tích hợp |
| Bảo vệ quá áp AC | Tích hợp |
| DC Switch | Tích hợp |
| Bảo vệ chống sét lan truyền DC | Loại III |
| Bảo vệ chống sét lan truyền AC | Loại III |
| AFCI | Tùy chọn |
| Tắt máy từ xa | Tích hợp |
| Thông số chung | |
| Dải nhiệt độ hoạt động (ºC) | -35 ~ +60 |
| Độ ẩm tương đối | 0 ~ 95% |
| Độ cao tối đa (m) | 3000 |
| Làm mát | Quạt làm mát thông minh |
| Hiển thị | LED, WLAN + APP |
| Giao tiếp với BMS | CAN |
| Giao tiếp với công tơ | RS485 |
| Giao tiếp với portal | LAN/Wifi |
| Trọng lượng (kg) | 29 |
| Kích thước (W × H × D mm) | 560 × 444.5 × 226 |
| Cấu trúc liên kết | Không cách ly |
| Cấp bảo vệ | IP65 |
| Phương thức lắp đặt | Treo tường |
ƯU ĐIỂM NỔI BẬT
Tích hợp màn hình LCD cảm ứng hỗ trợ giám sát và cấu hình trực tiếp.
Hiệu suất cao: đạt 97,6 % với MPPT 99,9 %, giúp khai thác tối đa năng lượng mặt trời.
Công suất lớn – mở rộng linh hoạt: hỗ trợ song song tới 6 inverter, phù hợp nhu cầu mở rộng quy mô hệ thống.
Hỗ trợ pin LV 48 V: tương thích pin GoodWe Lynx Home U và các dòng pin lithium cùng chuẩn.
Chuyển mạch UPS < 4 ms: đảm bảo tải quan trọng không bị gián đoạn khi mất điện.
Công suất PV oversizing 200 %: tăng khả năng phát điện và ổn định đầu ra.
Thiết kế bền bỉ: đạt chuẩn IP66, tản nhiệt tự nhiên, hoạt động ổn định trong dải nhiệt rộng.
Giao tiếp thông minh: RS-485, CAN, Wi-Fi, LAN, Bluetooth – dễ dàng giám sát và điều khiển từ xa.
ỨNG DỤNG THỰC TẾ
Biến tần hybrid GoodWe GW12K-ES-C10 (LCD) phù hợp cho các hệ thống điện mặt trời hộ gia đình, vừa hòa lưới tiết kiệm chi phí điện năng, vừa dự phòng cung cấp điện khi mất điện, đảm bảo sinh hoạt liên tục và ổn định.
