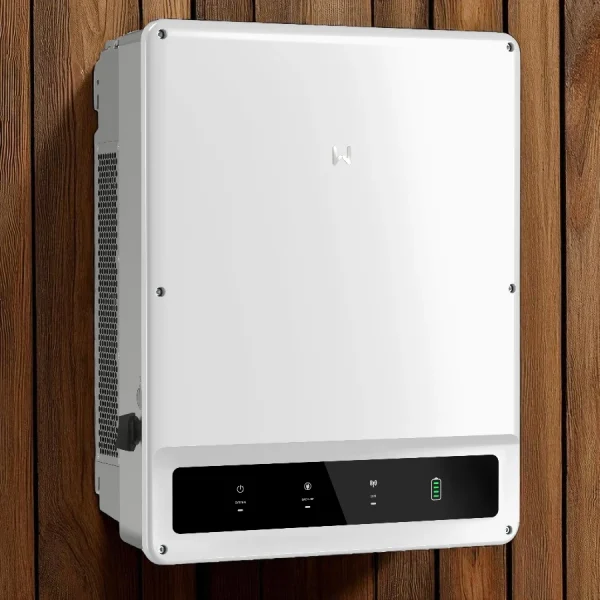

Biến tần GoodWe Hybrid Inverter 3 pha 40kW GW40-ET-10
Biến tần Hybrid 3 pha GoodWe GW40K-ET-10 là một giải pháp lưu trữ năng lượng hiệu suất cao, thiết kế dành cho các hệ thống điện mặt trời thương mại và công nghiệp. Với công suất danh định 40 kW và khả năng tích hợp linh hoạt giữa pin, PV và lưới, thiết bị cho phép vừa khai thác tối đa năng lượng từ mái nhà hoặc mặt đất, vừa đảm bảo lưu trữ và dự phòng cho các tải trọng quan trọng. Dải điện áp pin hỗ trợ rất rộng (200-800 V) cùng dòng sạc/xả tối đa 100 A cho thấy khả năng sẵn sàng khai thác các mô hình pin hiệu điện áp cao. Hơn nữa, chức năng kết nối song song, chuyển mạch UPS nhanh khi mất lưới và chuẩn bảo vệ IP66 giúp sản phẩm vận hành tin cậy ngay cả trong môi trường khắc nghiệt.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
| Đầu vào pin | |
| Loại pin | Li-Ion |
| Điện áp danh định (V) | 500 |
| Dải điện áp pin (V) | 200 ~ 800 |
| Điện áp khởi động (V) | 200 |
| Số lượng pin đầu vào | 1 |
| Dòng sạc liên tục tối đa (A) | 100 |
| Dòng xả liên tục tối đa (A) | 100 |
| Công suất sạc tối đa (W) | 44000 |
| Công suất xả tối đa (W) | 44000 |
| Đầu vào chuỗi PV | |
| Công suất đầu vào tối đa (W) | 60000 |
| Điện áp đầu vào tối đa (V) | 1000 |
| Dải điện áp MPPT hoạt động (V) | 165 ~ 850 |
| Điện áp khởi động (V) | 200 |
| Điện áp đầu vào danh định (V) | 620 |
| Dòng đầu vào tối đa mỗi MPPT (A) | 42/32/42 |
| Dòng ngắn mạch tối đa mỗi MPPT (A) | 55/42/55 |
| Số MPPT | 3 |
| Số chuỗi mỗi MPPT | 2 |
| Đầu ra AC (Hòa lưới) | |
| Công suất đầu ra danh định (W) | 40000 |
| Công suất biểu kiến danh nghĩa ra lưới điện (VA) | 40000 |
| Công suất biểu kiến tối đa lưới điện (A) | 40000 |
| Công suất biểu kiến tối đa từ lưới (VA) | 40000 |
| Điện áp đầu ra (V) | 380 / 400, 3L / N / PE |
| Dải điện áp đầu ra (V) | 176 ~ 276 |
| Tần số lưới AC danh nghĩa (Hz) | 50 / 60 |
| Dải tần số lưới điện AC(Hz) | 45 ~ 65 |
| Dòng điện AC tối đa đầu ra lưới điện (A) | 60.6 |
| Dòng điện AC tối đa đầu ra lưới điện (A) | 60.6 |
| Hệ số công suất đầu ra | ~ 1 (Có thể điều chỉnh từ – 0.8 đến 0.8) |
| Tổng độ méo sóng hài tối đa | <3% |
| Đầu ra AC (Dự phòng) | |
| Công suất danh nghĩa dự phòng (VA) | 40000 |
| Công suất đầu ra tối đa không có lưới điện (VA) | 44000 (48000 @ 60 giây, 60000 @ 10 giây) |
| Tổng độ méo sóng hài đầu ra (@Tải tuyến tính) | < 3% |
| Dòng điện đầu ra tối đa (A) | 380 / 400, 3L / N / PE |
| Tần số đầu ra (Hz) | 50 / 60 |
| Hiệu suất | |
| Hiệu suất tối đa | 98.1% |
| Hiệu suất châu Âu | 97.5% |
| Hiệu suất cực đại từ pin đến AC | 97.7% |
| Hiệu suất MPPT | 99.0% |
| Bảo vệ | |
| Giám sát dòng điện chuỗi PV | Tích hợp |
| Phát hiện điện trở cách điện PV | Tích hợp |
| Bộ giám sát dòng dư | Tích hợp |
| Bảo vệ phân cực ngược PV | Tích hợp |
| Bảo vệ phân cực ngược pin | Tích hợp |
| Bảo vệ chống đảo | Tích hợp |
| Bảo vệ quá dòng AC | Tích hợp |
| Công tắc DC* | Tích hợp |
| Bảo vệ chống sét lan truyền đầu DC | Loại II (Loại I + Loại II tùy chọn) |
| Bảo vệ chống sét lan truyền đầu AC | Loại II |
| AFCI | Tuỳ chọn |
| Tắt nguồn từ xa | Tích hợp |
| Thông số chung | |
| Phạm vi nhiệt độ hoạt động (°C) | -35 ~ +60 |
| Độ ẩm tương đối | 0 ~ 95% |
| Độ cao hoạt động tối đa (m) | 4000 |
| Phương pháp làm mát | Làm mát bằng quạt thông minh |
| Giao diện người dùng | LED, WLAN + APP CAN |
| Giao tiếp với BMS | RS485 |
| Giao tiếp với đồng hồ đo | LAN / 4G (Optional) |
| Cấp bảo vệ chống xâm nhập | IP66 |
| Trọng lượng (kg) | 62 |
| Kích thước (W × H × D mm) | 520 × 660 × 260 |
| Phương thức lắp đặt | Treo tường |
| Cấu trúc liên kết | Không cách ly |
| Tự tiêu thụ vào ban đêm (W)*7 | < 15 |
ƯU ĐIỂM NỔI BẬT
Tích hợp lưu trữ linh hoạt: Dải điện áp pin từ 200 V đến 800 V (điện áp danh định 500 V) cho phép kết hợp nhiều loại pin hiệu điện áp cao, mang lại giải pháp lưu trữ mạnh mẽ và tối ưu.
Công suất đầu vào – ra lớn & đa chế độ vận hành: Hỗ trợ đầu vào PV đến 60 kW và đầu ra rated 40 kW, cùng với khả năng dự phòng/back-up lên tới 44 kVA (và còn cao hơn trong thời ngắn) — đáp ứng nhu cầu công nghiệp rõ rệt.
Hiệu suất cao: Hiệu suất tối đa đạt 98.1 % và hiệu suất chuyển đổi pin→AC tới 97.7 % — giúp tối đa hóa lượng điện được sử dụng và giảm tổn hao.
An toàn & độ tin cậy công nghiệp: Chuẩn bảo vệ IP66, bảo vệ chống sét và chống hồ quang điện tùy chọn (AFCI), cho phép lắp đặt ngoài trời và vận hành lâu dài.
Thiết kế thông minh & dễ mở rộng: Hỗ trợ kết nối song song nhiều thiết bị, có khả năng quá tải DC tới 150 %, đầu ra không cân bằng tới 110% — phù hợp với hệ thống lớn và phức tạp.
