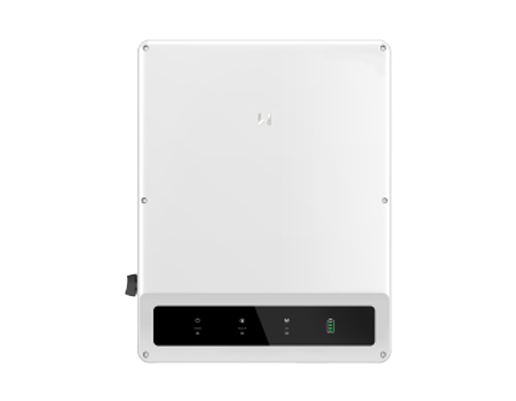

Biến tần năng lượng mặt trời Hybrid GW20K-ET (20kW)
GoodWe GW20K-ET là biến tần năng lượng mặt trời hybrid 3 pha công suất 20 kW thuộc dòng ET Series (High Voltage) của GoodWe, được thiết kế cho hệ thống điện mặt trời dân dụng lớn và thương mại nhỏ có nhu cầu lưu trữ năng lượng và cấp điện dự phòng thông minh.
Thiết bị hỗ trợ pin lithium-ion cao áp (200 – 800 V), 2 MPPT độc lập cho phép tối ưu hiệu suất thu năng lượng trong các điều kiện bức xạ khác nhau, với hiệu suất chuyển đổi tối đa 98 % và MPPT đạt 99,9 %. Biến tần có thể sạc/xả pin ở công suất 20 kW, đáp ứng linh hoạt cả chế độ hòa lưới lẫn độc lập (off-grid).
GW20K-ET tích hợp hệ thống bảo vệ toàn diện (quá áp, quá dòng, ngắn mạch, chống đảo lưới, RCD, SPD Type II), chuẩn bảo vệ IP66, tản nhiệt bằng quạt thông minh, và chuyển mạch UPS-level < 10 ms, đảm bảo vận hành ổn định và an toàn trong môi trường ngoài trời khắc nghiệt (-35 °C ~ +60 °C).
Thiết bị hỗ trợ giao tiếp RS-485, CAN, Wi-Fi, LAN, Bluetooth, 4G, cho phép giám sát từ xa qua nền tảng GoodWe SEMS Portal, dễ dàng tích hợp với pin lưu trữ cao áp và hệ thống quản lý năng lượng (EMS).
Nhờ thiết kế chắc chắn, hiệu suất cao và tính linh hoạt vượt trội, GoodWe GW20K-ET là giải pháp lý tưởng cho các hệ thống PV + lưu trữ 3 pha tại biệt thự, doanh nghiệp, nhà máy nhỏ hoặc tòa nhà thương mại, giúp tối ưu tự tiêu thụ điện, giảm chi phí năng lượng và đảm bảo nguồn điện ổn định mọi thời điểm.
Biến tần GoodWe ET Series 15–30kW là lựa chọn lý tưởng cho các hệ thống dân dụng quy mô lớn hoặc công trình thương mại & công nghiệp nhỏ. Là trung tâm của giải pháp lưu trữ năng lượng, dòng biến tần điện áp cao này mang đến khả năng dự phòng điện mạnh mẽ và quản lý tải tối ưu, giúp tăng tính tự chủ và giảm chi phí năng lượng.
ET Series còn hỗ trợ tính năng cắt giảm công suất đỉnh (peak shaving), giúp cân bằng giữa nhu cầu tải và lượng điện lấy từ lưới, từ đó giảm hiệu quả áp lực phụ tải lưới. Ngoài ra, nhờ tiếp điểm khô tích hợp trong biến tần, các tải ngoài như máy bơm nhiệt có thể được kích hoạt linh hoạt để tối ưu hóa việc tiêu thụ năng lượng.
Dòng biến tần này có thể kết hợp với nhiều loại và dung lượng pin khác nhau, bao gồm GoodWe Lynx Home F.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Đầu vào pin (Battery Input) | |
| Loại pin | Lithium-ion (Li-Ion) |
| Điện áp danh định | 500 V |
| Dải điện áp hoạt động | 200 – 800 V |
| Điện áp khởi động | 200 V |
| Số đầu vào pin | 1 |
| Dòng sạc liên tục tối đa | 50 A |
| Dòng xả liên tục tối đa | 50 A |
| Công suất sạc tối đa | 20 000 W |
| Công suất xả tối đa | 20 000 W |
| Đầu vào PV (PV String Input) | |
| Công suất đầu vào tối đa | 30 000 W |
| Điện áp đầu vào tối đa | 1 000 V |
| Dải điện áp MPPT hoạt động | 200 – 850 V |
| Điện áp khởi động | 200 V |
| Điện áp đầu vào định mức | 620 V |
| Dòng đầu vào tối đa mỗi MPPT | 30 A |
| Dòng ngắn mạch tối đa mỗi MPPT | 38 A |
| Số MPPT | 2 |
| Số chuỗi mỗi MPPT | 2/2 |
| Đầu ra AC (Hòa lưới) | |
| Công suất định mức AC | 20 000 W |
| Công suất biểu kiến định mức đến lưới | 20 000 VA |
| Công suất biểu kiến tối đa đến lưới | 22 000 VA |
| Điện áp đầu ra định mức | 380 / 400 V, 3L / N / PE |
| Tần số định mức | 50 / 60 Hz |
| Dòng đầu ra AC tối đa đến lưới | 31,9 A |
| Dòng đầu ra AC tối đa từ lưới | 30,3 A |
| Hệ số công suất | ≈ 1 (điều chỉnh từ 0,8 leading – 0,8 lagging) |
| Tổng độ méo sóng hài (THD) | ≤ 3 % |
| Đầu ra AC (Dự phòng / Backup) | |
| Công suất biểu kiến định mức | 20 000 VA |
| Công suất biểu kiến tối đa (không lưới) | 20 000 VA (24 000 VA @ 60 s / 32 000 VA @ 3 s) |
| Điện áp đầu ra định mức | 380 / 400 V |
| Tần số đầu ra định mức | 50 / 60 Hz |
| THD đầu ra (@ Linear Load) | < 3 % |
| Hiệu suất (Efficiency) | |
| Hiệu suất tối đa | 98,0 % |
| Hiệu suất Châu Âu | 97,5 % |
| Hiệu suất tối đa từ pin → AC | 97,5 % |
| Hiệu suất MPPT | 99,9 % |
| Bảo vệ (Protection) | |
| Giám sát dòng chuỗi PV | Tích hợp |
| Phát hiện điện trở cách điện PV | Tích hợp |
| Giám sát dòng dư (RCD) | Tích hợp |
| Bảo vệ phân cực ngược PV | Tích hợp |
| Bảo vệ chống đảo lưới | Tích hợp |
| Bảo vệ quá dòng AC | Tích hợp |
| Bảo vệ ngắn mạch AC | Tích hợp |
| Bảo vệ quá áp AC | Tích hợp |
| DC Switch | Tích hợp |
| Bảo vệ chống sét lan truyền DC | Type II |
| Bảo vệ chống sét lan truyền AC | Type II / III |
| Thông số chung (General Data) | |
| Dải nhiệt độ hoạt động | –35 °C ~ +60 °C |
| Độ ẩm tương đối | 0 ~ 95 % |
| Độ cao tối đa vận hành | 4 000 m |
| Làm mát | Quạt làm mát thông minh (Smart Fan Cooling) |
| Giao diện hiển thị | LCD / LED / App |
| Giao tiếp với BMS | RS-485 / CAN |
| Giao tiếp với công tơ | RS-485 |
| Giao tiếp với portal | Wi-Fi / LAN / Bluetooth / 4G (tùy chọn) |
| Trọng lượng | 48 kg |
| Kích thước (W × H × D mm) | 520 × 660 × 220 |
| Cấu trúc liên kết | Không cách ly (Transformer-less) |
| Tự tiêu thụ ban đêm | < 15 W |
| Cấp bảo vệ | IP66 |
| Phương thức lắp đặt | Treo tường (Wall-Mounted) |
Đặc điểm nổi bật của biến tần GoodWe GW20K-ET
Ứng dụng linh hoạt
Dòng điện đầu vào DC tối đa 15A cho mỗi chuỗi
Hỗ trợ quá kích DC lên đến 150%
Độ bền bỉ và tin cậy cao
SPD loại II ở phía DC
Tùy chọn AFCI
Thiết kế sang trọng
Thiết kế tinh gọn, trang nhã
Cài đặt Plug & Play dễ dàng
Quản lý thông minh
Tiếp điểm khô tích hợp để kích hoạt các tải ngoài
Chức năng san bằng phụ tải (peak shaving)
