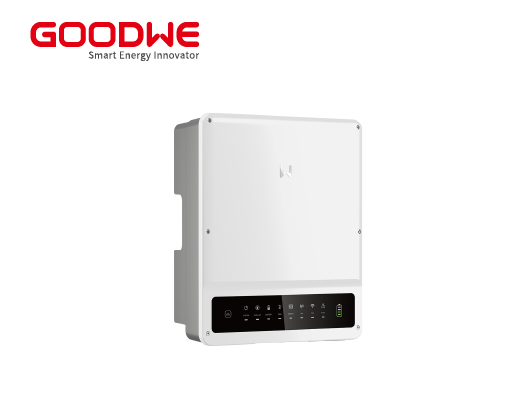

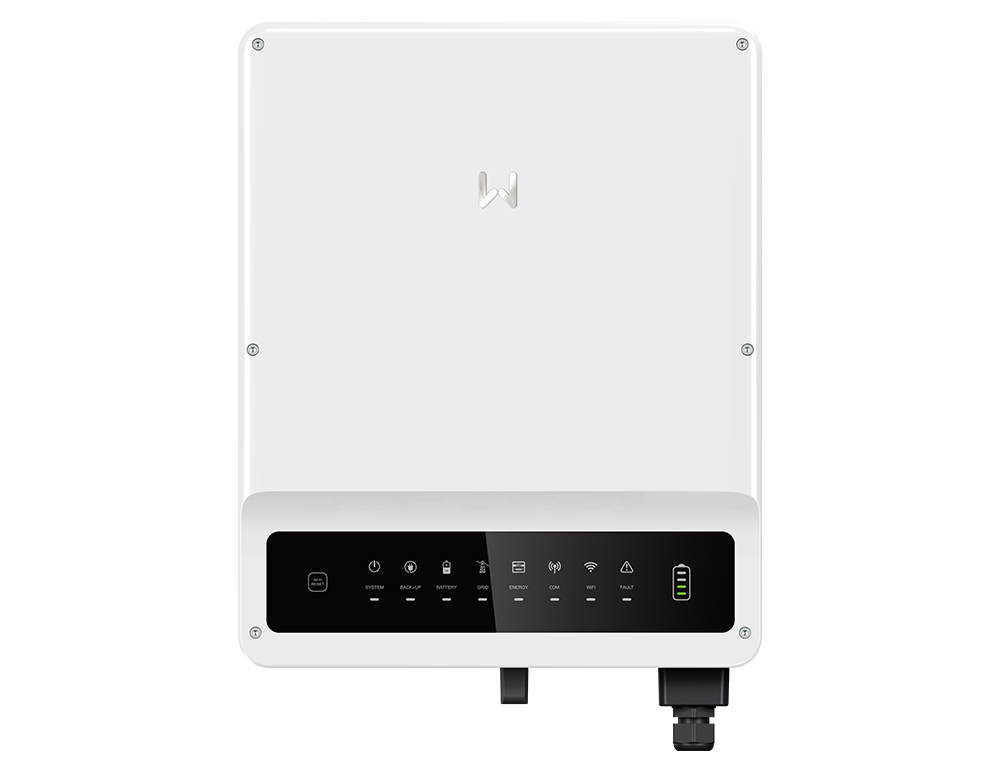

Hybrid Inverter 3 pha 10kW GW10KN-ET
GoodWe GW10KN-ET thuộc dòng ET PLUS+ Series 16A — Biến tần hybrid 3 pha (10 kW) được thiết kế cho hệ thống điện mặt trời có lưu trữ, hỗ trợ pin lithium-ion, cung cấp năng lượng cho cả kết nối lưới và dự phòng tải (backup). Thiết bị có dải điện áp pin rộng từ 180 V đến 600 V, khả năng sạc/xả liên tục đến 25 A, công suất sạc/xả tối đa 10 000 W; đầu vào PV tối đa 15 000 W, điện áp DC tới 1 000 V, dải MPPT 200-850 V. Với 2 MPPT và mỗi MPPT hỗ trợ 1 chuỗi, thiết bị cung cấp hiệu suất cực đại 98.2 % và hiệu suất châu Âu đạt 97.5 %. Cấp bảo vệ IP66 cho phép lắp đặt ngoài trời. Thiết bị hỗ trợ chức năng UPS-level switching <10ms, xuất pha không cân bằng 100 %, đồng thời tích hợp giao tiếp RS-485, WiFi và mạng LAN.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Model | GW10KN-ET |
| Đầu vào pin (Battery Input) | |
| Loại pin | Li-Ion |
| Điện áp pin định mức | 500 V |
| Dải điện áp pin | 180 – 600 V |
| Dòng sạc liên tục tối đa | 25 A |
| Dòng xả liên tục tối đa | 25 A |
| Công suất sạc tối đa | 10 000 W |
| Công suất xả tối đa | 10 000 W |
| Đầu vào chuỗi PV (PV Input) | |
| Công suất đầu vào tối đa | 15 000 W |
| Điện áp đầu vào tối đa | 1 000 V |
| Dải điện áp MPPT hoạt động | 200 – 850 V |
| Điện áp khởi động | 180 V |
| Điện áp đầu vào định mức | 620 V |
| Dòng đầu vào tối đa mỗi MPPT | 16 A |
| Dòng ngắn mạch tối đa mỗi MPPT | 21.2 A |
| Số lượng MPPT | 2 |
| Số chuỗi mỗi MPPT | 1 |
| Đầu ra AC (Hòa lưới) | |
| Công suất biểu kiến đầu ra định mức | 10 000 VA |
| Công suất biểu kiến đầu ra tối đa | 11 000 VA |
| Công suất biểu kiến tối đa từ lưới | 15 000 VA |
| Điện áp đầu ra định mức | 400 / 380 V (3L / N / PE) |
| Tần số lưới AC định mức | 50 / 60 Hz |
| Dòng đầu ra AC tối đa đến lưới | 16.5 A |
| Dòng đầu ra AC tối đa từ lưới | 22.7 A |
| Hệ số công suất | ~1 (điều chỉnh –0.8 đến +0.8) |
| Tổng méo hài (THD) | < 3 % |
| Đầu ra AC (Dự phòng / Backup) | |
| Công suất biểu kiến định mức | 10 000 VA |
| Công suất biểu kiến đầu ra tối đa | 10 000 VA (16 500 VA @ 60 giây) |
| Dòng đầu ra tối đa | 16.5 A |
| Điện áp đầu ra định mức | 400 / 380 V |
| Tần số đầu ra định mức | 50 / 60 Hz |
| THD đầu ra (@ Linear Load) | < 3 % |
| Hiệu suất (Efficiency) | |
| Hiệu suất tối đa | 98.2 % |
| Hiệu suất Châu Âu | 97.5 % |
| Hiệu suất tối đa từ pin → AC | 97.5 % |
| Hiệu suất MPPT | 99.9 % |
| Bảo vệ (Protection) | |
| Phát hiện điện trở cách điện PV | Tích hợp |
| Giám sát dòng dư (RCD) | Tích hợp |
| Bảo vệ phân cực ngược PV | Tích hợp |
| Bảo vệ chống đảo lưới | Tích hợp |
| Bảo vệ quá dòng AC | Tích hợp |
| Bảo vệ ngắn mạch AC | Tích hợp |
| Bảo vệ quá áp AC | Tích hợp |
| DC Switch | Tích hợp |
| Chống sét lan truyền DC | Loại II |
| Chống sét lan truyền AC | Loại II |
| Tắt máy từ xa | Tích hợp |
| Thông số chung (General Data) | |
| Dải nhiệt độ hoạt động | –35 °C ~ +60 °C |
| Độ ẩm tương đối | 0 ~ 95 % RH |
| Độ cao hoạt động tối đa | 4 000 m |
| Làm mát | Đối lưu tự nhiên |
| Giao diện hiển thị | LED, App |
| Giao tiếp với BMS | RS-485, CAN |
| Giao tiếp với công tơ | RS-485 |
| Giao tiếp với portal | Wi-Fi / Wi-Fi + LAN (tùy chọn) / 4G (tùy chọn) |
| Trọng lượng | 24 kg |
| Kích thước (R × C × S) | 415 × 516 × 180 mm |
| Cấu trúc liên kết | Không cách ly (Transformer-less) |
| Tự tiêu thụ ban đêm | < 15 W |
| Cấp bảo vệ | IP66 |
| Phương thức lắp đặt | Treo tường |
ƯU ĐIỂM NỔI BẬT
Hiệu suất hàng đầu thị trường
Hiệu suất chuyển đổi tối đa lên đến 98,2%, hiệu suất MPPT đạt 99,9%, giúp khai thác tối đa năng lượng từ tấm pin và giảm tổn thất điện năng.
Cấu trúc không cách ly (Transformer-less) giúp tiết kiệm trọng lượng, tăng hiệu suất và giảm tiếng ồn.
Lưu trữ thông minh – Dự phòng nhanh
Hỗ trợ pin lithium-ion cao áp (180–600 V), sạc/xả lên tới 25 A, cho phép lưu trữ năng lượng linh hoạt và sử dụng chủ động vào giờ cao điểm.
Chức năng UPS-level switching < 10 ms đảm bảo tải quan trọng (máy tính, tủ lạnh, thiết bị mạng, camera…) hoạt động liên tục khi mất điện lưới.
Thiết kế mạnh mẽ, bền bỉ ngoài trời
Vỏ hợp kim nhôm, chuẩn IP66, tản nhiệt đối lưu tự nhiên, không cần quạt cưỡng bức → vận hành êm, bền bỉ trong môi trường khắc nghiệt (-35 °C ~ +60 °C).
Chống sét lan truyền Type II cho cả AC & DC, bảo vệ an toàn toàn diện.
Tích hợp thông minh & linh hoạt mở rộng
Giao tiếp đa dạng RS-485, CAN, Wi-Fi, LAN, 4G, dễ dàng tích hợp với hệ thống BMS, công tơ thông minh và nền tảng giám sát SEMS Portal của GoodWe.
Hỗ trợ xuất pha không cân bằng (unbalanced output 100%), phù hợp cho hệ thống 3 pha có tải lệch.
Dễ dàng mở rộng công suất nhờ khả năng vận hành song song nhiều thiết bị.
Vận hành thân thiện & an toàn
Giao diện LED/App trực quan, hỗ trợ cấu hình nhanh và giám sát từ xa.
Hệ thống bảo vệ toàn diện: quá áp, quá dòng, ngắn mạch, phân cực ngược, cách điện, RCD và chống đảo lưới.
ỨNG DỤNG THỰC TẾ
Nhà ở cao cấp và biệt thự: cung cấp giải pháp điện năng độc lập, ổn định, giảm chi phí điện và duy trì nguồn dự phòng.
Doanh nghiệp vừa và nhỏ (SME): đảm bảo điện liên tục cho hệ thống IT, chiếu sáng, máy móc nhẹ, giúp tiết kiệm và tăng khả năng tự tiêu thụ điện mặt trời.
Khu thương mại, văn phòng và chuỗi bán lẻ: vận hành êm, an toàn, tiết kiệm chi phí năng lượng, tăng tính xanh trong hoạt động kinh doanh.
Trang trại, cơ sở sản xuất nhỏ: tận dụng nguồn năng lượng tái tạo, ổn định hoạt động thiết bị trong điều kiện lưới yếu hoặc không ổn định.
