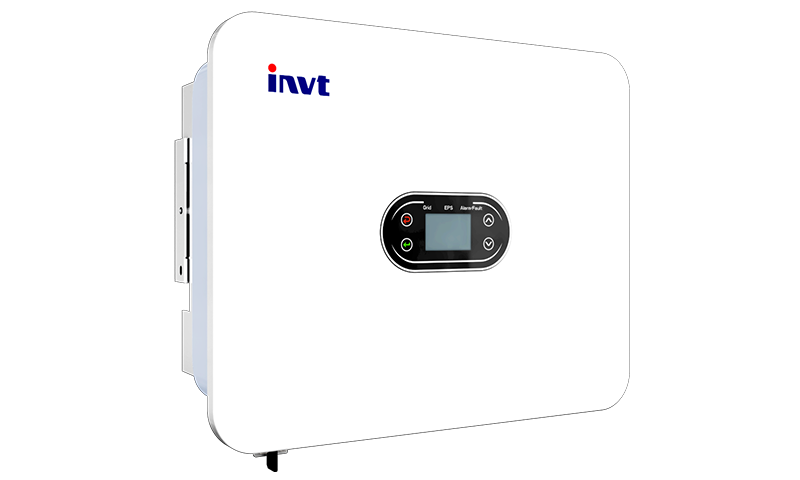

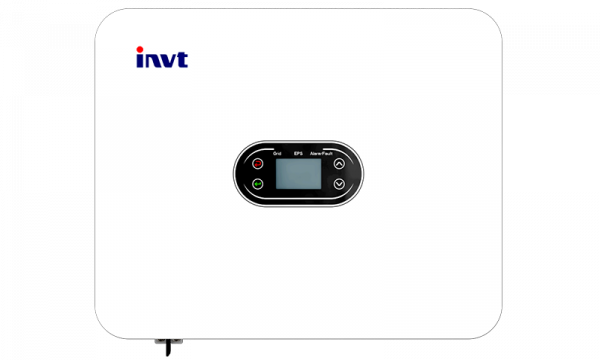

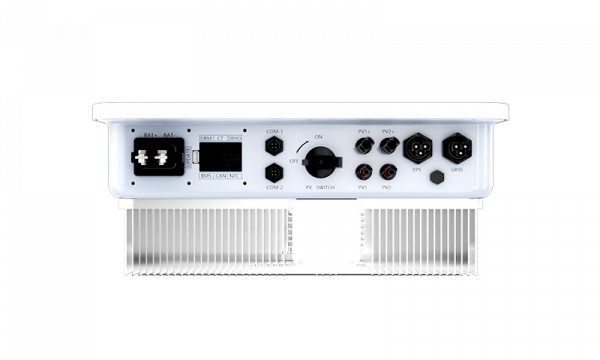

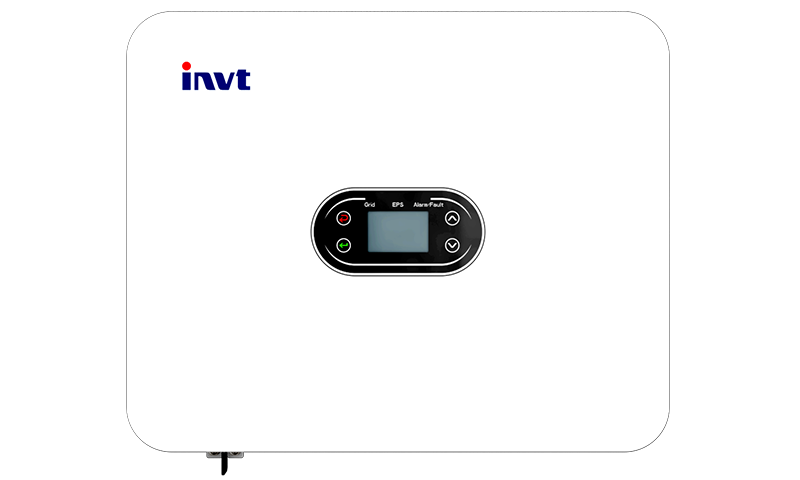

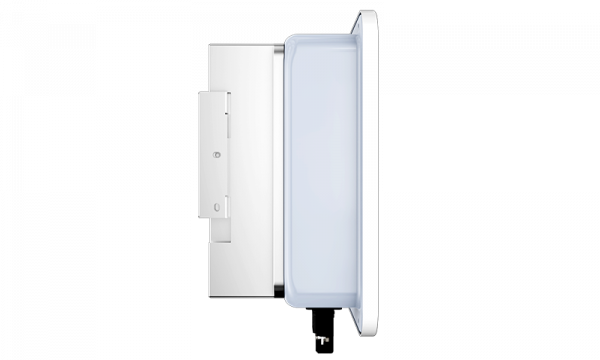

Biến tần hòa lưới có lưu trữ 1 pha INVT XD5KTL
Giới thiệu chung về biến tần XD5KTL
INVT XD5KTL là biến tần hybrid 1 pha công suất 5 kVA, thuộc dòng XD 3–6 kW của INVTSolar, được thiết kế chuyên cho hệ thống lưu trữ năng lượng dân dụng (residential ESS).
Thiết bị kết hợp hài hòa giữa hiệu suất cao – vận hành thông minh – độ bền vượt trội, cho phép quản lý linh hoạt nguồn điện từ pin năng lượng mặt trời, ắc-quy và lưới điện. Với thiết kế gọn gàng, vỏ bảo vệ IP66, hoạt động êm ái, hiệu suất 97.5% và khả năng chuyển mạch EPS dưới 10ms, XD5KTL giúp người dùng tận dụng tối đa năng lượng sạch, tiết kiệm điện và chủ động hơn khi mất lưới.
Thông số kỹ thuật
| Thông số | Giá trị |
| Đầu vào (DC) | |
| Công suất đầu vào tối đa | 7.5kW |
| Điện áp ngõ vào DC tối đa | 600 V |
| Điện áp khởi động | 60V |
| Điện áp hoạt động tối ưu | 360 V |
| Dải điện áp của MPPT | 50V ~ 550V |
| Số lượng MPP | 1 |
| Số lượng chuỗi pin mặc định trên mỗi MPPT | 1 |
| Dòng điện ngõ vào DC tối đa | 20A |
| Dòng điện ngắn mạch DC tối đa | 26A |
| Đầu ra (AC) | |
| Dòng điện đầu ra tối đa | 22.7Ad |
| Công suất ngõ ra AC định mức | 5kWa |
| Công suất ngõ ra AC tối đa | 5kVAc |
| Tần số lưới định mức | 50Hz / 60Hz |
| Điện áp AC định mức | 220Vac / 230Vac / 240Vac |
| Sóng hài (THD) | <3% ( tại công suất định mức) |
| Hiệu suất | |
| Hệ số công suất tại công suất định mức / Hệ số công suất có thể điều chỉnh | >0.99 (0.8 sớm pha ~ 0.8 trễ pha) |
| Hiệu suất tối đa | 97.80% |
| Hiệu suất chuẩn Châu Âu | 97.30% |
| Hiệu suất MPPT | 99.90% |
| Bảo vệ | |
| Giám sát lưới | Có |
| Bảo vệ ngược cực DC | Có |
| Bảo vệ chống đảo AC | Có |
| Bảo vệ dòng rò | Có |
| Giám sát dòng điện chuỗi PV | Có |
| Bộ ngắt mạch lỗi hồ quang (AFCI) | Tùy chọn |
| DC switch | Tùy chọn |
| Bảo vệ chống đảo lưới | Có |
| Đơn vị giám sát dòng dư | Có |
| Giám sát điện trở cách điện | Có |
| Giám sát sự cố chạm đất | Có |
| Dữ liệu chung | |
| Kích thước (W*H*D) | 270 x 250 x 145 mm |
| Khối lượng | 6kg |
| Phương pháp cách ly | Không biến áp |
| Cấp độ bảo vệ xâm nhập | IP66 |
| Dải nhiệt độ hoạt động | -30°C ~ +60°C |
| Phạm vi độ ẩm tương đối cho phép | 0 ~ 100% |
| Phương pháp tản nhiệt | Smart Cooling |
| Độ cao hoạt động tối đa | 4000 m |
| Hiển thị | LED+APP |
| Giao tiếp | RS485 / WiFi / 4G |
| Giám sát dòng điện chuỗi PV | Loại II |
| Mức tiêu thụ điện năng ban đêm | <1W |
Ưu điểm nổi bật
-
Hiệu suất vượt trội: Chuyển đổi năng lượng với hiệu suất tối đa 97.5%, giảm tổn thất, tăng sản lượng.
-
Hai bộ MPPT độc lập: Dải điện áp rộng 100–550V, tối ưu sản lượng kể cả mái phức tạp hoặc bóng che.
-
Chế độ EPS nhanh: Thời gian chuyển <10ms, đảm bảo nguồn điện liên tục khi mất điện lưới.
-
Tương thích pin linh hoạt: Hỗ trợ Lithium-ion và ắc-quy chì-axit, dòng sạc/xả lên tới 100A.
-
Bảo vệ toàn diện: Tích hợp chống sét Type II, bảo vệ ngắn mạch, dòng rò, quá áp, quá dòng, AFCI (tùy chọn).
-
Giám sát thông minh: Kết nối WiFi / RS485 / 4G / Bluetooth, hiển thị LCD, quản lý qua app hoặc máy tính.
-
Thiết kế ngoài trời IP66: Chống bụi, chống nước, hoạt động ổn định trong dải nhiệt –30°C đến +60°C.
-
Mở rộng linh hoạt: Cho phép kết nối song song tới 6 inverter, dễ dàng nâng công suất khi cần.
