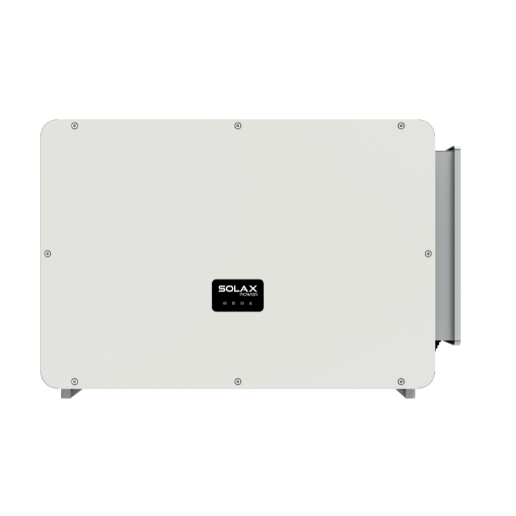

Inverter On-grid 3 pha SolaX X3-FTH-125K
Giới thiệu chung
SolaX X3-FTH-125K là biến tần hòa lưới 3 pha công suất lớn thuộc dòng X3-FOUTH Series – thế hệ nâng cấp mạnh mẽ của SolaX dành cho các dự án điện mặt trời thương mại và công nghiệp. Với định hướng tối ưu hóa hiệu suất và độ ổn định, X3-FTH-125K được thiết kế để đáp ứng nhu cầu vận hành của những hệ thống có quy mô lớn, yêu cầu độ tin cậy cao và khả năng khai thác năng lượng vượt trội trong mọi điều kiện thực tế.
Điểm nổi bật của X3-FTH-125K nằm ở khả năng xử lý linh hoạt nhiều chuỗi PV độc lập, giúp tối ưu sản lượng điện ngay cả trong các hệ thống có hướng hoặc độ nghiêng phức tạp. Thiết bị được trang bị kiến trúc đa MPPT hiện đại, giảm thiểu ảnh hưởng mismatch và đảm bảo hiệu suất chuyển đổi luôn ở mức cao. Đây là lựa chọn lý tưởng cho các trang trại điện mặt trời, mái nhà công nghiệp, bãi đỗ xe năng lượng hay các tòa nhà thương mại quy mô lớn.
Bên cạnh hiệu suất, SolaX X3-FTH-125K còn chú trọng đến độ bền và khả năng vận hành dài hạn. Vỏ bảo vệ đạt chuẩn IP66 cho phép thiết bị hoạt động ổn định ngoài trời, trong khi các tính năng bảo vệ đa tầng và hệ thống giám sát thông minh giúp nâng cao an toàn và giảm thiểu thời gian ngừng hoạt động. Khả năng chẩn đoán I-V tự động, giám sát dòng từng chuỗi và quản lý từ xa cũng giúp tối ưu công tác bảo trì, giảm chi phí vận hành toàn hệ thống.
Với sự kết hợp giữa sức mạnh, hiệu suất và độ tin cậy, X3-FTH-125K là giải pháp inverter hòa lưới 3 pha hoàn hảo cho doanh nghiệp đang hướng tới khai thác tối đa điện mặt trời và đạt hiệu quả đầu tư bền vững trong nhiều năm tới.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đầu vào DC | |
| Công suất mảng PV khuyến nghị tối đa | 188 kWp |
| Điện áp đầu vào PV tối đa | 1100 V |
| Điện áp đầu vào PV danh định | 580 V / 600 V |
| Dải điện áp hoạt động | 200 ~ 1000 V |
| Dải điện áp MPPT | 180 ~ 1000 V |
| Điện áp khởi động | 200 V |
| Số MPPT / Số chuỗi PV trên mỗi MPPT | 12 / 2 |
| Dòng điện đầu vào tối đa trên mỗi MPPT | 32 A |
| Dòng điện ngắn mạch đầu vào tối đa trên mỗi MPPT | 46 A |
| Đầu ra AC | |
| Công suất đầu ra AC định mức | 125 kW |
| Dòng điện đầu ra định mức | 189.4 A/ 181.2 A |
| Công suất biểu kiến đầu ra tối đa | 132 kVA |
| Dòng ra liên tục tối đa | 200 A / 191.3 A |
| Điện áp AC định mức | 3 / (N) / PE, 220 / 380 V 3 / (N) / PE, 230 / 400 V |
| Tần số AC định mức | 50 Hz / 60 Hz |
| Dải tần số AC | 50 ± 5 Hz / 60 ± 5 Hz |
| Dải điều chỉnh hệ số công suất | ~ 1 (0.8 lagging to 0.8 leading) |
| THDi | < 3% |
| Hiệu suất | |
| Hiệu suất tối đa | 98.6% |
| Hiệu suất châu Âu (EU Efficiency) | 98.3% |
| Môi trường | |
| Cấp bảo vệ | IP66 |
| Nhiệt độ hoạt động | -25 ~ 60°C |
| Độ cao lắp đặt tối đa | 4000 m |
| Độ ẩm tương đối | 0 ~ 100% RH |
| Cấp quá áp | Mains: III, PV: II |
| Thông tin chung | |
| Kích thước (R × C × S) | 985 × 660 × 327.5 mm |
| Trọng lượng | 87 kg |
| Hệ thống làm mát | Làm mát thông minh (Smart cooling) |
| Giao tiếp | RS485, DRM |
| Công suất tiêu thụ ban đêm | < 10 W |
| Cấu trúc liên kết | Không cách ly (Non-isolated) |
| Chứng nhận | IEC/EN 62109-1, IEC/EN 62109-2, NB/T 32004, EN 50549, AS4777.2, VDE4105, IEC 61727, IEC 62116, IEC 61683, IEC 60068, EN 50530 |
| Nguồn điện phụ trợ AC (APS) | Tích hợp |
| Bảo vệ | |
| Bảo vệ quá áp/thấp áp | Có |
| Bảo vệ cách ly DC | Có |
| Bảo vệ ngược cực DC | Có |
| Giám sát lưới điện | Có |
| Giám sát dòng rò DC | Có |
| Giám sát dòng hồi tiếp | Có |
| Phát hiện dòng rò | Có |
| Chống cô lập lưới (Anti-islanding) | Có |
| Bảo vệ quá nhiệt | Có |
| Bảo vệ quá dòng AC | Có |
| Bảo vệ ngắn mạch AC | Có |
| Chống sét lan truyền (DC / AC) | DC: Type II, AC: Type II |
| AFCI (chống hồ quang) | Tùy chọn |
Xem chi tiết datasheet tại đây!!
Ưu điểm nổi bật của SolaX X3-FTH-125K
1. Hiệu suất vượt trội
- Hiệu suất chuyển đổi lên đến 99%, tối đa hóa lượng điện thu được.
- Dòng vào 32A cho mỗi MPPT, phù hợp các tấm pin công suất lớn.
- Dải điện áp MPPT rộng 180–1000 Vdc, linh hoạt bố trí chuỗi PV.
- Hỗ trợ oversizing PV 150% và quá tải đầu ra 110%, tăng hiệu quả đầu tư.
- Tối đa 12 MPPT, mỗi MPPT hỗ trợ 2 chuỗi PV, tối ưu thiết kế và giảm mismatch.
2. An toàn được đảm bảo tuyệt đối
- Cấp bảo vệ IP66, hoạt động bền bỉ ngoài trời.
- Hỗ trợ AFCI (tùy chọn) giúp phòng cháy hồ quang DC.
- Chức năng giám sát nhiệt độ đầu cực AC để ngăn quá nhiệt kết nối.
- Theo dõi dòng từng chuỗi PV, phát hiện sớm bất thường.
- Giám sát vận hành 24/7, đảm bảo an toàn liên tục.
- Tích hợp SPD Type II cho cả phía AC và DC.
3. Thiết kế thông minh – tối ưu vận hành
- Hỗ trợ bù công suất phản kháng ban đêm giúp ổn định lưới điện.
- Hệ thống làm mát thông minh, kéo dài tuổi thọ quạt.
- Giải pháp tản nhiệt tối ưu giúp giảm hơn 5% trọng lượng và kích thước hệ thống.
- Tích hợp chẩn đoán đường cong I-V, hỗ trợ kiểm tra nhanh hiệu suất chuỗi PV.
4. Khả năng thích ứng linh hoạt
- Tích hợp sẵn chức năng giới hạn công suất phát lên lưới (export control).
- Hỗ trợ cài đặt và nâng cấp từ xa, thuận tiện trong vận hành và bảo trì.
- Cho phép kết nối cáp AC bằng nhôm, tiết kiệm chi phí lắp đặt.
