Biến dòng lõi chia LEM TOP 90-S10/SP4 – Giải pháp đo và giám sát dòng điện an toàn, chính xác cho hệ thống biến tần
LEM TOP 90-S10/SP4 là biến dòng lõi chia cao cấp được sản xuất bởi LEM International SA (Thụy Sĩ) – thương hiệu hàng đầu thế giới trong lĩnh vực cảm biến dòng điện và điện áp. Sản phẩm được thiết kế để đo dòng điện xoay chiều (AC) lên đến 90 A với độ chính xác cao và cách ly điện tuyệt đối, mang đến giải pháp giám sát dòng đáng tin cậy cho các hệ thống biến tần, tủ điện, UPS, motor, HVAC và năng lượng mặt trời.

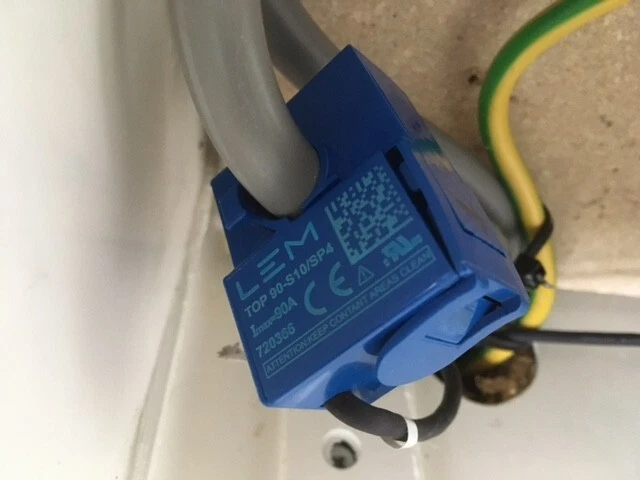

Với cấu tạo lõi chia (Split-core), thiết bị cho phép kẹp trực tiếp lên dây dẫn mà không cần ngắt mạch, giúp lắp đặt nhanh chóng, an toàn và thuận tiện trong mọi điều kiện thi công. Khoang đo đường kính 10 mm, kết hợp vỏ nhựa cách điện đạt chuẩn UL94-V0, bảo đảm khả năng chống cháy và độ bền vượt trội trong môi trường công nghiệp.
Biến dòng TOP 90-S10/SP4 hoạt động ổn định trong dải nhiệt độ từ –25 °C đến +70 °C, chịu điện áp cách ly 4.3 kV AC/1 phút và xung điện áp lên tới 7.8 kV, đảm bảo an toàn tuyệt đối giữa mạch đo và mạch tải. Độ tuyến tính cao (0,1 %), sai số đo chỉ ±1 %, góc lệch pha nhỏ giúp tín hiệu đầu ra chính xác, ổn định và tin cậy ngay cả khi dòng tải biến thiên liên tục.

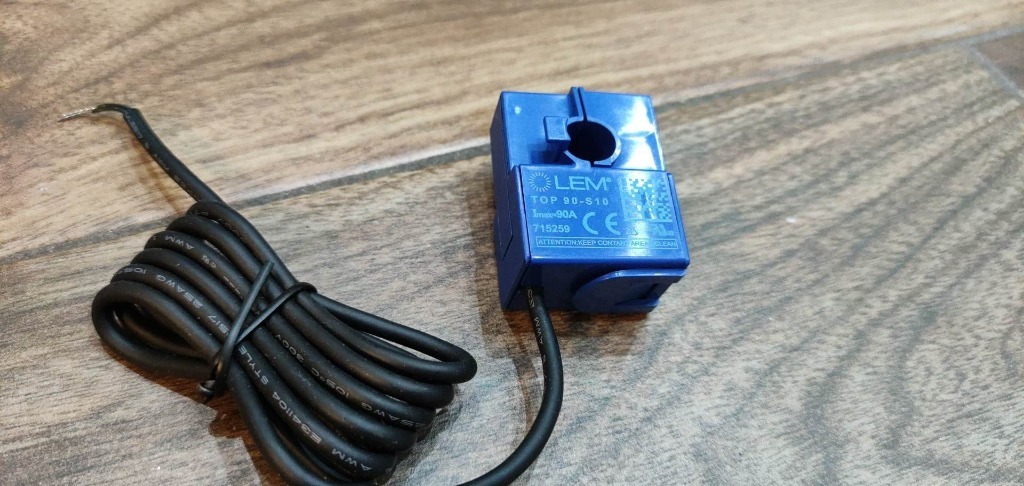

Nhờ kích thước gọn nhẹ (~80 g), dây thứ cấp dài 5 m tích hợp sẵn, cùng khả năng tương thích với các bộ giám sát dòng, bộ điều khiển và biến tần, LEM TOP 90-S10/SP4 được xem là phụ kiện không thể thiếu cho các hệ thống chống đảo chiều (anti-reverse) của biến tần 1 pha, hoặc bất kỳ ứng dụng nào cần đo và bảo vệ dòng điện an toàn.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | TOP 90-S10/SP4 |
| Hãng sản xuất | LEM International SA (Thụy Sĩ) |
| Chức năng | Biến dòng đo dòng điện xoay chiều (AC), có cách ly điện giữa mạch sơ cấp và thứ cấp |
| Cấu tạo | Dạng lõi chia (Split-core), kẹp trực tiếp lên dây dẫn, đo không tiếp xúc |
| Đường kính lỗ đo (Aperture) | Ø 10 mm |
| Dòng điện sơ cấp định mức (IPₙ) | 90 A RMS |
| Dải dòng làm việc | 0 – 90 A AC |
| Dòng thứ cấp định mức (Iout) | 90 mA tại IPₙ |
| Tần số danh định / Băng thông | 50 / 60 Hz (±1 dB) |
| Sai số độ nhạy (εS) | −1 % ~ +1 % tại IPₙ |
| Sai số tuyến tính (εL) | 0,1 % của IPₙ |
| Góc lệch pha (Δφ) | 0,5° ~ 2,5° (tùy điều kiện tải) |
| Hệ số nhiệt độ của dòng ra (TCIout) | 60 ppm/K |
| Điện áp thử cách điện (Ud) | 4,3 kV AC – 50 Hz – 1 phút (giữa sơ cấp – thứ cấp) |
| Điện áp xung chịu đựng (UNi) | 7,8 kV (xung 1,2 / 50 µs) |
| Điện áp phóng điện cục bộ (Ue) | 1800 V RMS @ 10 pC |
| Khoảng cách không khí (Clearance) | 8 mm (giữa sơ cấp – thứ cấp) |
| Đường rò (Creepage) | 8 mm (giữa sơ cấp – thứ cấp) |
| Vật liệu vỏ | Nhựa cách điện, đạt chuẩn UL94-V0, CTI = 600 |
| Nhiệt độ môi trường làm việc (TA) | −25 °C ~ +70 °C |
| Nhiệt độ lưu trữ (TS) | −30 °C ~ +90 °C |
| Nhiệt độ tối đa dây sơ cấp (TBmax) | 100 °C |
| Khối lượng | Khoảng 80 g |
| Chiều dài cáp thứ cấp | 5 m (tích hợp sẵn) |
| Tiêu chuẩn áp dụng | EN 50178, IEC 61010-1, UL 508 – UL/CSA File E189713, Class I |
| Ứng dụng | Đo và giám sát dòng điện trong biến tần, UPS, motor, HVAC, hệ thống năng lượng mặt trời, tủ điện công nghiệp |
Xem chi tiết Datasheet tại đây!
Ưu điểm nổi bật
-
Độ chính xác cao, tuyến tính ổn định, góc lệch pha nhỏ.
-
Cách ly điện áp cao 4.3 kV, đảm bảo an toàn tuyệt đối.
-
Cấu trúc lõi chia giúp lắp đặt nhanh, không cần ngắt điện.
-
Vật liệu vỏ chống cháy UL94-V0, bền bỉ và an toàn.
-
Tương thích với nhiều hệ thống đo và giám sát công nghiệp.
Ứng dụng
-
Hệ thống biến tần một pha hoặc ba pha (đặc biệt chức năng chống phát ngược).
-
Tủ điện công nghiệp, hệ thống HVAC, motor, UPS, máy nén khí.
-
Giám sát và quản lý năng lượng (EMS, SCADA, PLC).
-
Dự án điện mặt trời hòa lưới hoặc hybrid cần đo dòng AC chính xác, ổn định và an toàn.
