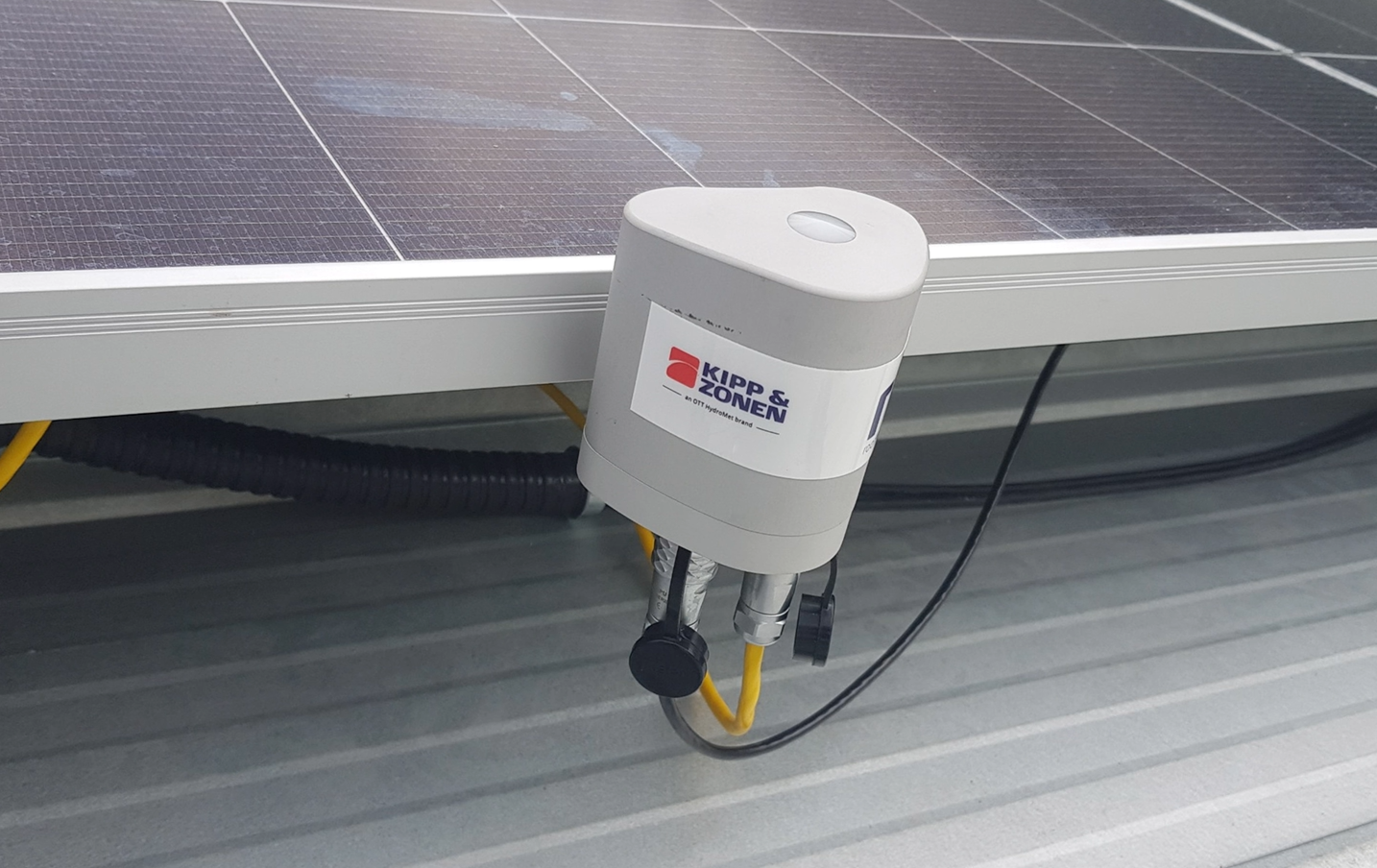

RT1 Smart Rooftop Monitoring System – Thiết bị quan trắc bức xạ & nhiệt độ năng lượng mặt trời
RT1 Smart Rooftop Monitoring System là thiết bị quan trắc bức xạ mặt trời và nhiệt độ tấm pin PV, được thiết kế chuyên dụng cho các hệ thống điện mặt trời mái nhà thương mại và công nghiệp. Thiết bị giúp thu thập dữ liệu môi trường thực tế tại vị trí lắp đặt, làm cơ sở đánh giá hiệu suất, phân tích tổn thất và tối ưu vận hành hệ thống.
RT1 tích hợp cảm biến đo bức xạ và cảm biến đo nhiệt độ tấm pin trong cùng một thiết bị, đảm bảo dữ liệu phản ánh sát điều kiện làm việc của module PV. Với thiết kế nhỏ gọn, khả năng hoạt động ổn định ngoài trời và giao tiếp RS485 Modbus RTU, RT1 dễ dàng tích hợp với các hệ thống giám sát như PLC, data logger hoặc SCADA, đáp ứng yêu cầu theo dõi và quản lý hệ thống điện mặt trời một cách hiệu quả và tin cậy.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Dải đo bức xạ | 0 – 2000 W/m² |
| Độ phân giải | 1 W/m² |
| Dải phổ (tổng) | 400 – 1100 nm |
| Độ trôi theo thời gian (thay đổi/năm) | < 1 % |
| Độ phi tuyến (0 – 100 W/m²) | < 1 % |
| Nhiệt độ làm việc | -40 đến +80 °C |
| Hiệu chuẩn | Hiệu chuẩn theo pyranometer tham chiếu có truy xuất nguồn gốc |
| Nhiệt độ tấm pin PV | -20 đến +100 °C, sai số ± 1 °C |
| Nguồn cấp | 5 – 30 VDC |
| Công suất tiêu thụ | 60 mW |
Đặc điểm nổi bật
🔹 Thiết kế chuyên dụng cho PV trên mái nhà: Thiết bị quan trắc RT1 được phát triển dành riêng cho các hệ thống PV lắp đặt trên mái nhà thương mại và công nghiệp. Với vỏ ngoài chống thời tiết, thiết bị dễ dàng gắn vào góc hoặc cạnh tấm pin PV mà không cần khung đỡ phức tạp.
🔹 Cảm biến kép trong một bộ
– Cảm biến bức xạ mặt trời (solar irradiance) đo lượng bức xạ chiếu vào mặt phẳng tấm pin, rất quan trọng để tính toán hiệu suất thực tế của hệ thống.
– Cảm biến nhiệt độ tấm pin giúp theo dõi biến động nhiệt ảnh hưởng tới hiệu suất chuyển đổi năng lượng.
Cả hai dữ liệu này đều được xử lý và xuất ra dưới dạng số để dễ dàng tích hợp với hệ thống SCADA hoặc logger.
🔹 Tích hợp dữ liệu chuyên nghiệp qua Modbus: RT1 hỗ trợ giao tiếp RS-485 theo chuẩn Modbus RTU, cho phép truyền dữ liệu một cách trực tiếp tới hệ thống giám sát trung tâm (data logger, PLC hoặc SCADA). Điều này giúp đội ngũ vận hành có thể giám sát, phân tích và tối ưu hệ thống PV một cách chính xác theo thời gian thực.
🔹 Hoạt động ngoài trời & bảo vệ cao: Với dải nhiệt độ hoạt động rộng từ -40°C đến +80°C và chuẩn bảo vệ chống bụi nước, RT1 đảm bảo hoạt động bền bỉ trong điều kiện khí hậu khắc nghiệt.
📈 Lợi ích ứng dụng khi sử dụng thiết bị quan trắc RT1
✔ Giám sát hiệu suất hệ thống PV chính xác: RT1 cung cấp dữ liệu bức xạ trực tiếp chiếu vào tấm pin, giúp đội ngũ O&M đánh giá hiệu suất thực tế so với thiết kế ban đầu, tính toán Performance Ratio (PR) một cách chính xác hơn.
✔ Phát hiện và xử lý vấn đề nhanh chóng: Dữ liệu nhiệt độ tấm pin giúp phân tích các bất thường như nhiệt độ quá cao (có thể do shading, lỗi tấm pin), từ đó đưa ra biện pháp bảo trì phù hợp.
✔ Tiết kiệm chi phí vận hành & bảo trì: Với thiết kế chống bám bụi và độ bền cao, RT1 giảm đáng kể nhu cầu vệ sinh, bảo trì thường xuyên, đồng thời giảm chi phí hoạt động lâu dài.
✔ Tối ưu hóa quy trình theo dõi & phân tích: Nhờ dữ liệu kỹ thuật số chuẩn Modbus, các platform giám sát, PLC hay logger có thể thu thập và tổng hợp dữ liệu một cách tự động, hỗ trợ báo cáo kỹ thuật và lập kế hoạch vận hành hiệu quả.
