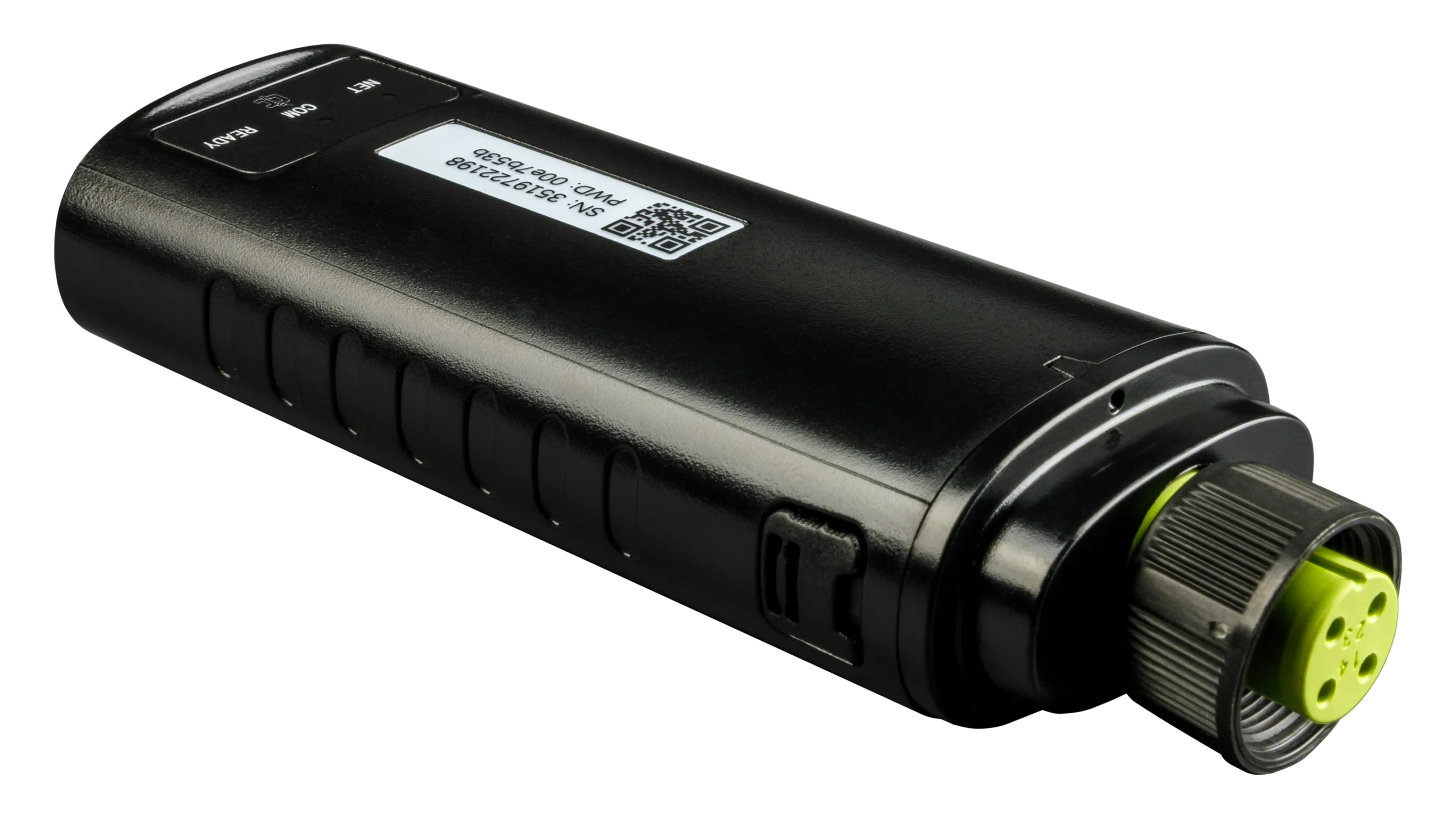

Thiết bị giám sát thông minh LSW-5 – Giải pháp giám sát inverter toàn diện
LSW-5 là thiết bị ghi và giám sát dữ liệu (Smart Logger / WiFi Stick) được thiết kế chuyên dụng cho hệ thống điện năng lượng mặt trời. Thiết bị cho phép kết nối trực tiếp với biến tần (inverter) qua giao tiếp RS-485, thu thập toàn bộ dữ liệu vận hành như công suất, điện áp, sản lượng và trạng thái hoạt động, sau đó truyền dữ liệu lên nền tảng giám sát đám mây thông qua kết nối WiFi.

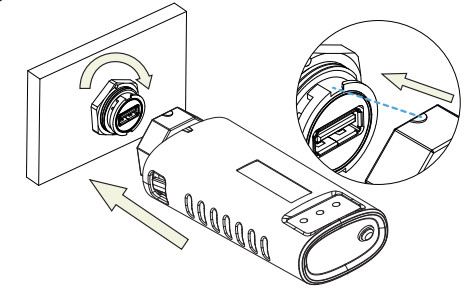

Với thiết kế cắm và chạy (Plug & Play), LSW-5 giúp người dùng dễ dàng lắp đặt, theo dõi hiệu suất hệ thống theo thời gian thực và quản lý toàn bộ hoạt động của hệ thống chỉ bằng vài thao tác đơn giản.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thông số không dây (Wireless Parameters) | |
| Tần số hoạt động | 2.412 GHz – 2.472 GHz |
| Chuẩn truyền dẫn | 802.11b: +17 ± 1.5 dBm @ 11 Mbps802.11g: +15 ± 1.5 dBm @ 54 Mbps802.11n: +14 ± 1.5 dBm @ HT20, MCS7 |
| Tùy chọn ăng-ten | Ăng-ten WiFi ngoài (External WiFi Stick Antenna) |
| Thông số phần cứng (Hardware Parameters) | |
| Giao tiếp dữ liệu | RS-485 |
| Điện áp làm việc | DC 5 V – DC 12 V |
| Công suất tiêu thụ | 1.5 W |
| Số lượng kết nối | 1 (một logger kết nối với 1 inverter) |
| Đèn chỉ thị | 1 đèn báo kết nối router, 1 đèn báo hoạt động (heartbeat indicator light) |
| Bộ nhớ lưu trữ | Mặc định 8 MB Flash |
| Nhiệt độ hoạt động | –30 °C ~ +70 °C |
| Độ ẩm hoạt động | 10 % – 90 %, không ngưng tụ |
| Nhiệt độ lưu trữ | –45 °C ~ +90 °C |
| Độ ẩm lưu trữ | < 40 % |
| Cấp bảo vệ | IP65 – chống bụi và chống nước |
| Giao diện ngoài | DB 9 |
| Thông số phần mềm / Lệnh AT (Software AT-Instruction Set Parameters) | |
| Số kết nối | 1 |
| Tốc độ truyền nối tiếp (Serial Communication Rate) | Mặc định 9600 bps (cho phép 1200 – 115200 bps tùy chọn) |
| Chu kỳ truyền dữ liệu | Mặc định 5 phút (1 – 15 phút tùy chọn) |
| Phương thức giao tiếp | Tập lệnh AT-Instruction Set |
| Cấu hình | Cấu hình cục bộ (Locally Configuration) |
| Máy chủ giám sát | Máy chủ từ xa (Remote Server) |
| Cập nhật firmware | Cập nhật cục bộ và cập nhật từ xa |
| Chế độ làm việc | AP + STA (điểm phát và trạm) |
| Khác | Điều khiển thời gian thực, phục hồi dữ liệu khi gián đoạn |
Ưu điểm
-
Cắm và chạy (Plug & Play): Không cần nguồn điện ngoài, thiết bị lấy nguồn trực tiếp từ inverter, dễ dàng lắp đặt và thay thế.
-
Truyền dữ liệu ổn định qua WiFi: Hỗ trợ chuẩn WiFi 2.4 GHz, tương thích với hầu hết các bộ định tuyến thông dụng.
-
Lưu trữ dữ liệu an toàn: Bộ nhớ flash 8 MB tích hợp, đảm bảo lưu trữ và khôi phục dữ liệu khi mất kết nối.
-
Bền bỉ và chống chịu môi trường: Đạt chuẩn IP65, hoạt động ổn định trong dải nhiệt độ –30 °C đến +70 °C, chống bụi và nước hiệu quả.
-
Đèn LED trạng thái trực quan: Giúp dễ dàng nhận biết tình trạng hoạt động, kết nối router hoặc inverter.
-
Cập nhật và giám sát từ xa: Hỗ trợ cập nhật firmware qua mạng, cấu hình cục bộ hoặc online, phù hợp với các hệ thống giám sát hiện đại.
-
Điều khiển thời gian thực: Cho phép theo dõi, điều khiển và khôi phục dữ liệu hoạt động từ xa.
Ứng dụng
Thiết bị LSW-5 phù hợp cho:
-
Hệ thống điện mặt trời hòa lưới và hybrid.
-
Ứng dụng dân dụng, thương mại và công nghiệp cần theo dõi hiệu suất hệ thống.
-
Các dự án yêu cầu giám sát vận hành, cảnh báo lỗi và báo cáo sản lượng theo thời gian thực.
Lợi ích khi sử dụng LSW-5
-
Theo dõi dễ dàng hiệu suất hệ thống mọi lúc, mọi nơi.
-
Giảm thời gian bảo trì, sớm phát hiện lỗi hoặc suy giảm hiệu suất.
-
Cải thiện hiệu quả đầu tư nhờ quản lý thông minh.
-
Hỗ trợ kỹ thuật viên và chủ đầu tư quản lý dữ liệu tập trung, xuất báo cáo dễ dàng.
LSW-5 là lựa chọn đáng cân nhắc cho phần “giám sát & thu thập dữ liệu” trong hệ thống điện mặt trời của bạn – đặc biệt phù hợp với việc vận hành nhiều hệ thống, cần dữ liệu đồng bộ, O&M, báo cáo KPI.
