Thiết Bị Đo Điện 3 Pha Sản Xuất Từ Tấm Pin NLMT SDT670V

Thiết Bị Đo Điện 3 Pha Sản Xuất Từ Tấm Pin NLMT SDT670V

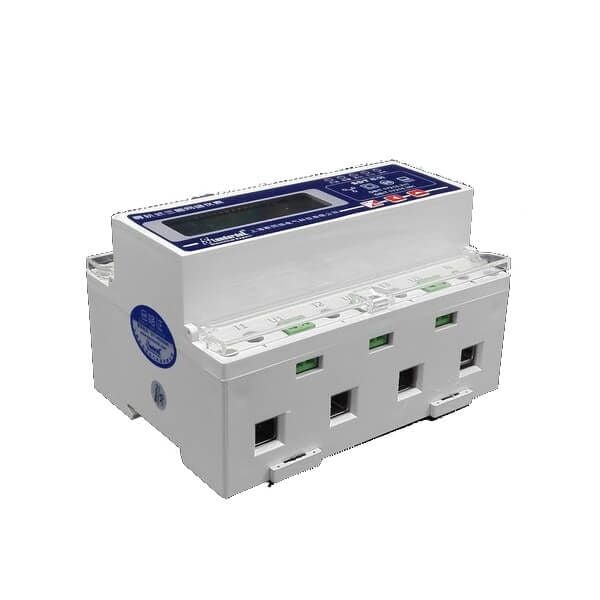

Thiết bị SDT670V là một đồng hồ đo điện năng thông minh ba pha (3-phase) thiết kế dạng thanh DIN rail, chuyên dụng cho hệ thống giám sát năng lượng (EMS), hệ thống biến tần và tủ điện công nghiệp. Với khả năng đo tất cả các đại lượng quan trọng như dòng, điện áp, công suất (tức thời và tích lũy), hệ số công suất, tần số và năng lượng theo cả hai chiều nhập/xuất – SDT670V mang tới cái nhìn toàn diện về việc tiêu thụ và sử dụng điện.

Thiết bị được xây dựng để lắp đặt trên thanh DIN 35mm, nên quá trình triển khai trong tủ điện rất thuận tiện. Giao thức truyền thông RS-485 với Modbus-RTU mang lại khả năng tích hợp với hệ thống PLC, SCADA hoặc giải pháp giám sát từ xa. Màn hình LCD nền trắng (backlit) số 8 chữ số giúp hiển thị rõ ràng và chuyên nghiệp.

Với thiết kế đo đa dạng nguồn và dải điện áp lớn, SDT670V phù hợp cả với hệ thống điện công nghiệp lớn và hệ thống năng lượng mặt trời hoặc biến tần ba pha. Thiết bị cho phép kết nối trực tiếp tới 100 A mà không cần CT ngoài, hoặc linh hoạt dùng CT khi dòng lớn hơn.

Thông Số Kỹ Thuật

Đặc điểm nổi bật

• Đo đa thông số: bao gồm 30 tham số điện lưới AC như điện áp pha-pha, pha- trung, dòng các pha, công suất thực, phản, biểu kiến; điện năng nhập & xuất; hệ số công suất.

• Sai số chính xác: phần điện áp, dòng và công suất đạt đến 0.2% (theo tài liệu chi tiết) và năng lượng đạt 0.5% ở các điều kiện tiêu chuẩn.

• Giao tiếp mạnh mẽ: RS-485 Modbus-RTU cho phép giám sát & điều khiển tập trung từ máy chủ hoặc hệ thống SCADA.

• Lắp đặt tiện lợi: dạng thanh rail DIN 35 mm, thân máy nhỏ gọn (126×89×74 mm) – phù hợp tủ điều khiển công nghiệp.

• Tích hợp linh hoạt cho năng lượng điện mặt trời: Hỗ trợ đo năng lượng 4 chiều (nhập/ xuất), phù hợp cho hệ thống hybrid hoặc net-metering.

• Lưu trữ và hiển thị: Bộ đếm kWh lớn (đến 99.999.999 kWh) và màn hình 8 chữ số, giúp theo dõi dài hạn.

Ứng dụng tiêu biểu

• Giám sát hiệu suất và tiêu thụ điện tại các nhà máy, tòa nhà thông minh, khu công nghiệp.

• Theo dõi và ghi nhận năng lượng cho hệ thống năng lượng mặt trời / biến tần ba pha, đặc biệt khi cần báo cáo xuất/nhập điện.

• Tích hợp vào hệ thống quản lý năng lượng (EMS/BMS), tủ điện tự động, bộ điều khiển trung tâm nhằm cải thiện hiệu suất và năng lượng.

• Hệ thống yêu cầu đo và ghi số liệu điện đa thông số, truyền về trung tâm dữ liệu hoặc hệ thống SCADA.
