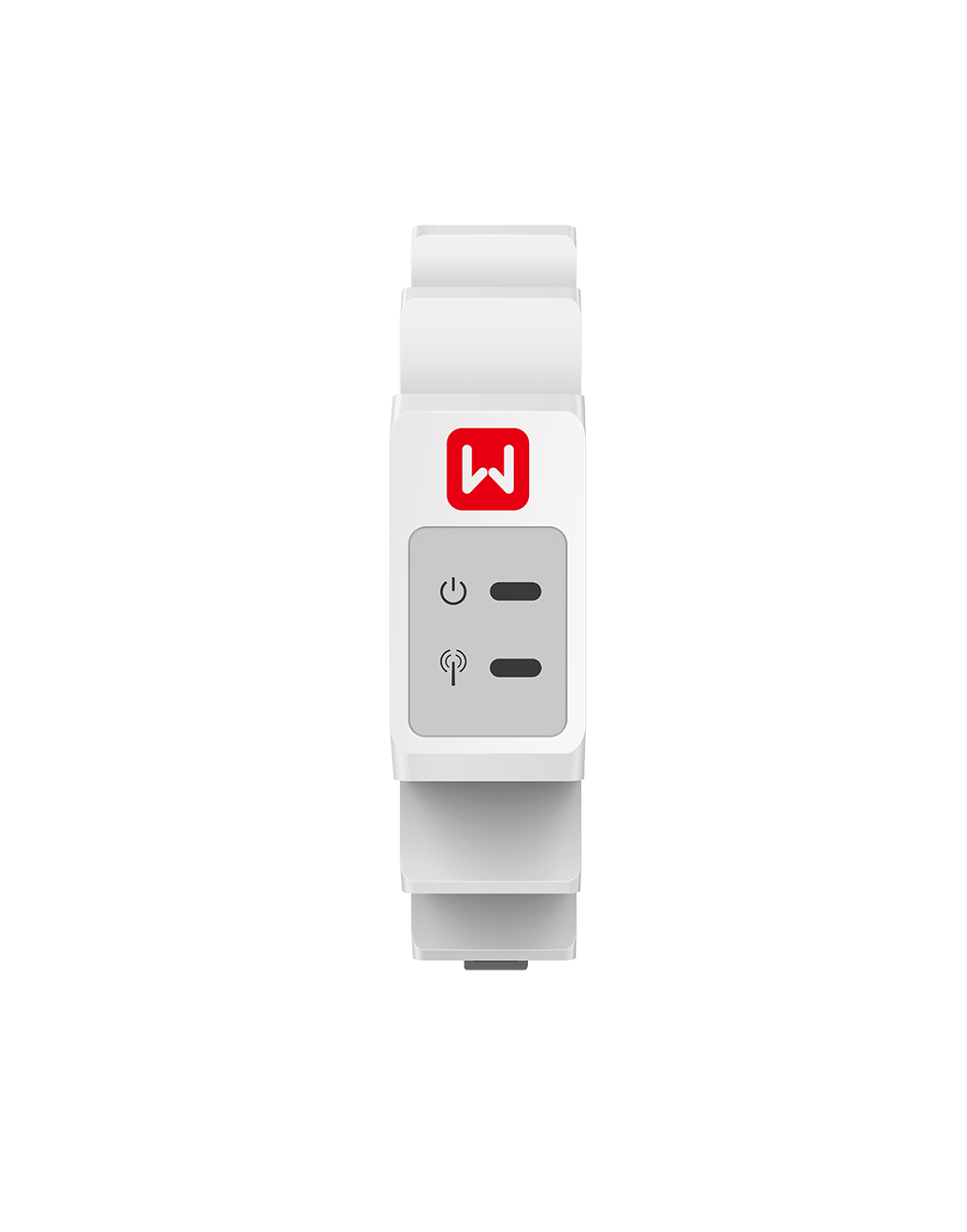

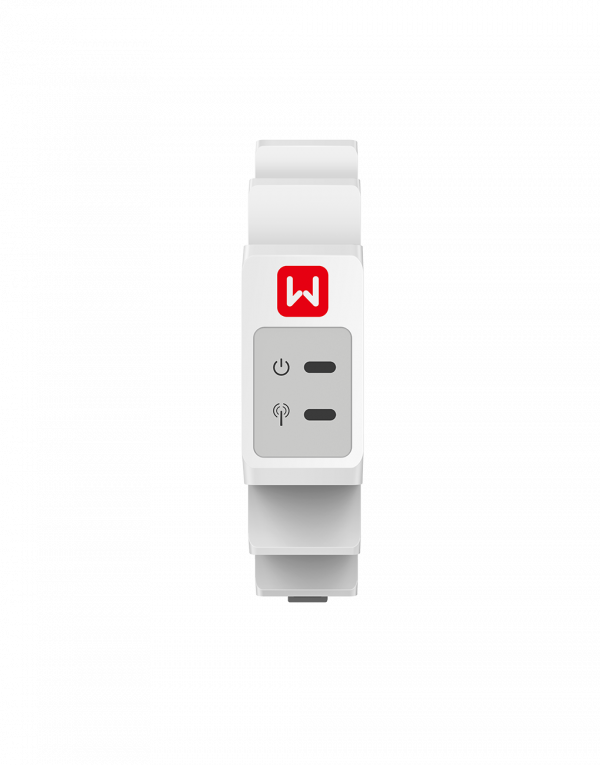

GMK110 là đồng hồ đo điện năng thông minh (Smart Meter) dành cho hệ thống điện một pha, được thiết kế để đo và theo dõi các đại lượng điện như điện áp, dòng, năng lượng nhập/xuất theo thời gian thực. Thiết bị thích hợp lắp đặt trong các hệ thống điện mặt trời nối lưới (PV), hệ thống lưu trữ hoặc các ứng dụng tiêu thụ điện cần giám sát tải và xuất điện (export power limit).
Với thiết kế nhỏ gọn (rộng chỉ 19 mm), lắp đặt trên thanh DIN-rail, GMK110 có giao tiếp RS-485, hỗ trợ biến dòng (CT) tỉ lệ 120A:40mA và khả năng truyền thông tới 1 000 m — giúp tích hợp và truyền dữ liệu về hệ thống giám sát của GoodWe hoặc hệ thống IoT khác. Thiết bị có độ chính xác lớp 1 (Class 1) cho năng lượng tác dụng, chỉ bảo đảm sử dụng cho mục đích giám sát chứ không thay thế công tơ của công ty điện lực.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Model | GMK110 |
| Phạm vi điện áp đầu vào (V) | 85 ~ 288 Vac |
| Tần số danh định | 50 / 60 Hz |
| Tỉ lệ biến dòng (CT) | 120 A : 40 mA |
| Số biến dòng hỗ trợ | 1 CT (GMK110) – tùy chọn 2 CT (GMK110D) |
| Độ chính xác – Điện áp/Dòng | Class 1 |
| Độ chính xác – Năng lượng tác dụng | Class 1 |
| Độ chính xác – Năng lượng phản kháng | Class 2 |
| Giao tiếp | RS-485 |
| Khoảng cách truyền thông tối đa | 1000 m |
| Cấp bảo vệ | IP20 |
| Kiểu lắp đặt | Gắn trên thanh DIN-rail 35 mm |

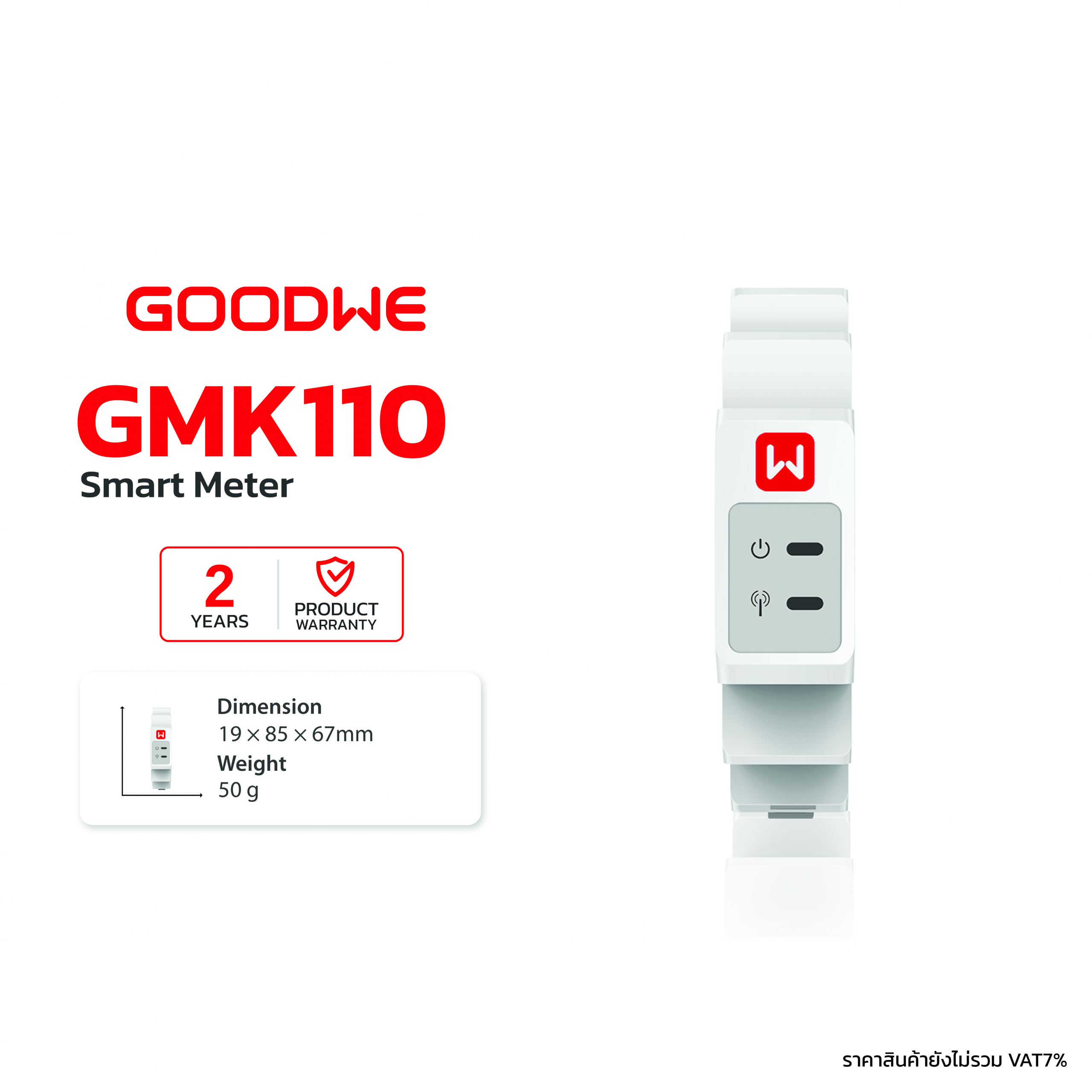

| Kích thước (Rộng × Cao × Sâu) | 19 mm × 85 mm × 67 mm |
| Trọng lượng | ~ 50 g |
| Tiêu thụ điện năng tối đa | ≤ 5 W |
| Nhiệt độ làm việc | -30 °C ~ +60 °C |
| Nhiệt độ lưu trữ | -30 °C ~ +70 °C |
| Độ ẩm làm việc | 0 ~ 95 % RH (không ngưng tụ) |
| Độ cao tối đa vận hành | 3000 m |
ƯU ĐIỂM NỔI BẬT
Hỗ trợ điện áp pha-so với trung tính từ 85 V đến 288 V AC, tần số 50/60 Hz — phù hợp nhiều chuẩn lưới.
Biến dòng có tỉ lệ tiêu chuẩn 120A:40mA, hỗ trợ 1 CT (GMK110) hoặc 2 CT (GMK110D) cho thiết lập đo hai chiều hoặc đo nâng cao.
Độ chính xác: Voltage/Current Class 1, Active Energy Class 1, Reactive Energy Class 2 — đủ cho giám sát và giới hạn công suất.
Giao tiếp RS-485, khoảng cách truyền tới 1 000 m — thuận tiện kết nối với biến tần hoặc hệ thống giám sát trung tâm.
Thiết kế siêu mỏng (chỉ 19 mm), gắn DIN-rail, cấp bảo vệ IP20 — lắp đặt trong tủ điện gọn gàng.
Tiêu thụ điện năng thấp: ≤ 5 W — phù hợp sử dụng liên tục trong hệ thống giám sát.
