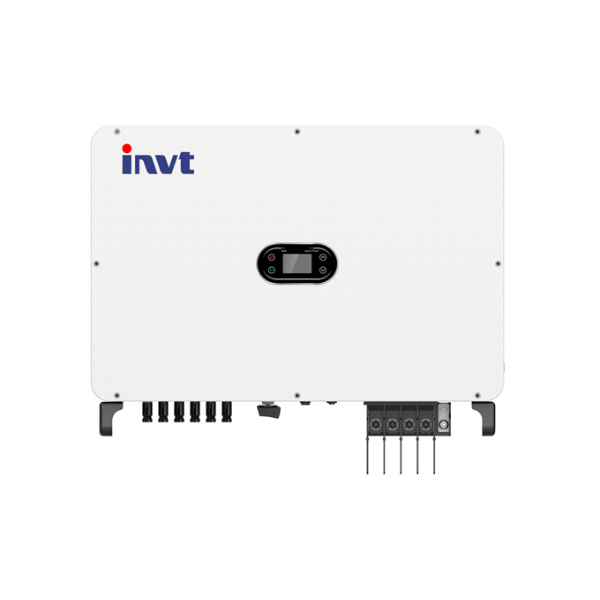

Biến tần hòa lưới năng lượng mặt trời INVT XG75KTR-PRO-AFCI
Giới thiệu chung
INVT XG75KTR-PRO-AFCI là phiên bản nâng cấp của model XG75KTR-PRO, được tích hợp thêm chức năng AFCI (Arc-Fault Circuit Interrupter) – công nghệ phát hiện và xử lý hồ quang điện tự động, giúp tăng cường mức độ an toàn cho các hệ thống điện mặt trời thương mại và công nghiệp (C&I). Với công suất 75 kW, hiệu suất tối đa 98.6% và hiệu suất MPPT 99.9%, thiết bị mang đến khả năng khai thác sản lượng điện tối ưu trong khi đảm bảo vận hành an toàn tuyệt đối.
XG75KTR-PRO-AFCI sở hữu 6 bộ MPPT độc lập, dải MPPT rộng 180–1000V và hỗ trợ dòng string 20A, tương thích hoàn hảo với các dòng tấm pin công suất lớn hiện nay. Khả năng quá kích DC lên đến 150% giúp hệ thống khai thác hiệu quả ngay cả trong điều kiện bức xạ thấp hoặc biến thiên theo thời gian trong ngày.
Bên cạnh AFCI, thiết bị được trang bị đầy đủ các tính năng giám sát và bảo vệ tiên tiến như chẩn đoán đường cong I–V, giám sát từng chuỗi PV, chống sét lan truyền Type II AC/DC, bảo vệ quá áp, ngắn mạch và chống đảo lưới. Hệ thống làm mát thông minh Smart Cooling, cấp bảo vệ IP66 và dải nhiệt độ hoạt động –30°C đến +60°C giúp XG75KTR-PRO-AFCI vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
Với sự kết hợp giữa công suất lớn, hiệu suất vượt trội, khả năng giám sát thông minh và đặc biệt là AFCI, XG75KTR-PRO-AFCI là lựa chọn lý tưởng cho các dự án nhà máy, tòa nhà thương mại, trang trại năng lượng hoặc khu công nghiệp yêu cầu mức độ an toàn cao và vận hành liên tục 24/7.
Thông số kỹ thuật
| Thông số | XG75KTR-PRO-AFCI | XG80KTR-PRO-AFCI |
|---|---|---|
| ĐẦU VÀO (DC) | ||
| Công suất đầu vào tối đa | 112.5 kW | 120 kW |
| Điện áp DC tối đa | 1100 V | |
| Điện áp khởi động | 200 V | |
| Điện áp danh định | 620 V | |
| Dải điện áp MPPT | 180 – 1000 V | |
| Số lượng MPPT | 6 | |
| Số string trên mỗi MPPT | 2 | |
| Dòng điện tối đa mỗi MPPT | 40 A | |
| Dòng ngắn mạch tối đa mỗi MPPT | 50 A | |
| ĐẦU RA (AC) | ||
| Dòng điện đầu ra tối đa | 113.7 A | 133.4 A |
| Công suất đầu ra định mức | 75 kW | 80 kW |
| Công suất đầu ra tối đa | 75 kVA | 88 kVA |
| Tần số lưới danh định | 50 Hz / 60 Hz | |
| Điện áp lưới danh định | 230Vac / 400Vac, 3L / N / PE | |
| Hệ số công suất | >0.99 ( 0.8 leading ~ 0.8 lagging ) | |
| THDi (độ méo hài dòng) | <3% (tại công suất định mức) | |
| HIỆU SUẤT | ||
| Hiệu suất tối đa | 98.6% | |
| Hiệu suất châu Âu (Euro) | 98 % | |
| Hiệu suất theo dõi MPPT | 99.9 % | |
| BẢO VỆ | ||
| Bảo vệ ngược cực DC | Có | |
| Bảo vệ chống đảo lưới | Có | |
| Bảo vệ ngắn mạch AC | Có | |
| Giám sát dòng dư (RCD) | Có | |
| Giám sát điện trở cách ly | Có | |
| Giám sát chạm đất | Có | |
| Giám sát lưới điện | Có | |
| Giám sát từng chuỗi PV | Có | |
| Chống sét lan truyền | Type II | |
| Bảo vệ hồ quang (AFCI) | Có | |
| GIAO TIẾP – HIỂN THỊ | ||
| Màn hình hiển thị | LCD / LED + Ứng dụng APP | LCD / LED + APP |
| Giao tiếp chuẩn | RS485 | RS485 |
| Giao tiếp tùy chọn | WiFi / GPRS / Ethernet | WiFi / GPRS / Ethernet |
| CHỨNG NHẬN | ||
| Tiêu chuẩn | IEC 62109-1, IEC 62109-2, IEC 61000-6-2, IEC 61000-6-4, EN 62920, IEC 61727, IEC 62116, IEC 60068, IEC 61683 | |
| DỮ LIỆU CHUNG | ||
| Kích thước (Rộng × Cao × Sâu) | 780 × 585 × 233 mm | |
| Khối lượng | 77.8 kg | |
| Nhiệt độ vận hành | –30°C ~ +60°C | |
| Phương thức làm mát | Smart Cooling (làm mát thông minh) | |
| Cấp bảo vệ | IP66 | |
| Độ cao lắp đặt tối đa | 4000 m | |
| Độ ẩm vận hành | 0 – 100% | |
| Công nghệ | Không biến áp (Transformerless) | |
| Công suất tiêu thụ ban đêm | <1 W | |
Ưu điểm nổi bật
1. Hiệu suất cao – Tăng sản lượng điện
-
6 bộ theo dõi MPPT, độ chính xác cao trong theo dõi điểm công suất tối đa, phản hồi nhanh và tạo sản lượng cao hơn.
-
Khả năng quá kích DC lên đến 150%, giúp tăng hiệu suất khai thác công suất hệ thống PV.
-
Dải điện áp MPPT rộng: 180–1000 V, tối ưu cho nhiều cấu hình chuỗi pin khác nhau.
-
Dòng string 20 A, tương thích với các dòng module công suất lớn hiện nay.
2. Thông minh – Vận hành & bảo trì đơn giản
-
Chức năng chẩn đoán đường cong I–V thông minh: xác định chính xác lỗi của từng string PV và tự động phát hiện sự cố.
-
Phát hiện lỗi thông minh: ghi lại dạng sóng điện áp và dòng điện phía AC theo thời gian thực, hỗ trợ định vị lỗi nhanh chóng.
-
Hỗ trợ giao tiếp RS485 (WiFi / GPRS / Ethernet tùy chọn): giám sát và vận hành từ xa qua máy tính hoặc điện thoại.
3. Độ tin cậy cao – Vận hành an tâm
-
Cấp bảo vệ IP66, phù hợp lắp đặt ngoài trời, chống bụi – chống nước vượt trội.
-
Chống sét DC & AC Type II, giúp bảo vệ thiết bị khỏi sự cố sét lan truyền.
-
Tích hợp chức năng AFCI: khi phát hiện hồ quang điện, inverter lập tức dừng hoạt động để đảm bảo an toàn.
