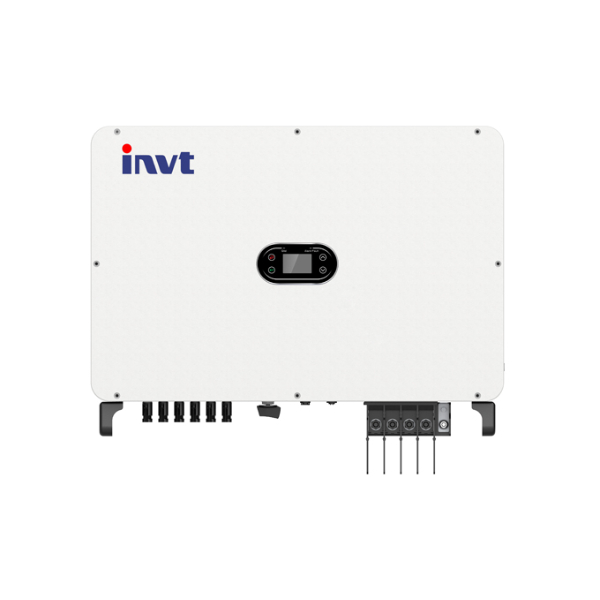

Biến tần hòa lưới năng lượng mặt trời INVT XG75KTR-PRO
Giới thiệu chung
INVT XG75KTR-PRO là dòng inverter hòa lưới bám tải công suất lớn 75 kW, thuộc thế hệ PRO được thiết kế chuyên biệt cho các hệ thống điện mặt trời thương mại – công nghiệp (C&I) đòi hỏi hiệu suất cao, độ ổn định vượt trội và khả năng vận hành liên tục trong điều kiện khắc nghiệt. Với 6 bộ MPPT độc lập, dòng string lên đến 20A và hỗ trợ module công suất lớn, XG75KTR-PRO mang đến khả năng tối ưu hóa sản lượng điện vượt trội cho các nhà máy, tòa nhà và khu công nghiệp.
Thiết bị hỗ trợ quá kích DC lên đến 150%, dải điện áp MPPT rộng 180–1000V cho phép linh hoạt trong thiết kế hệ thống, đảm bảo hiệu suất cao ngay cả khi bức xạ thay đổi. Công nghệ làm mát thông minh (Smart Cooling), cấp bảo vệ IP66 và khả năng vận hành trong dải nhiệt độ từ –30°C đến +60°C giúp XG75KTR-PRO hoạt động ổn định và bền bỉ ngoài trời.
XG75KTR-PRO được trang bị loạt tính năng giám sát và bảo vệ tiên tiến như chẩn đoán I–V curve, giám sát từng chuỗi PV, chống sét Type II AC/DC, bảo vệ dòng rò, bảo vệ chống đảo lưới và tùy chọn AFCI giúp phát hiện hồ quang điện. Hệ thống giao tiếp RS485 tích hợp và tùy chọn WiFi/GPRS/Ethernet cho phép quản lý từ xa linh hoạt, đáp ứng tiêu chuẩn vận hành thông minh trong các dự án năng lượng quy mô lớn.
Với hiệu suất MPPT lên đến 99.9% và hiệu suất chuyển đổi tối đa 98.6%, XG75KTR-PRO là lựa chọn tối ưu cho doanh nghiệp mong muốn khai thác tối đa sản lượng năng lượng sạch, giảm chi phí điện năng và đảm bảo hoạt động an toàn – liên tục – ổn định.
Thông số kỹ thuật
| Thông số | XG75KTR-PRO | XG80KTR-PRO |
|---|---|---|
| ĐẦU VÀO (DC) | ||
| Công suất đầu vào tối đa | 112.5 kW | 120 kW |
| Điện áp DC tối đa | 1100 V | |
| Điện áp khởi động | 200 V | |
| Điện áp danh định | 620 V | |
| Dải điện áp MPPT | 180 – 1000 V | |
| Số lượng MPPT | 6 | |
| Số string trên mỗi MPPT | 2 | |
| Dòng điện tối đa mỗi MPPT | 40 A | |
| Dòng ngắn mạch tối đa mỗi MPPT | 50 A | |
| ĐẦU RA (AC) | ||
| Dòng điện đầu ra tối đa | 113.7 A | 133.4 A |
| Công suất đầu ra định mức | 75 kW | 80 kW |
| Công suất đầu ra tối đa | 75 kVA | 88 kVA |
| Tần số lưới danh định | 50 Hz / 60 Hz | |
| Điện áp lưới danh định | 230Vac / 400Vac, 3L / N / PE | |
| Hệ số công suất | >0.99 ( 0.8 leading ~ 0.8 lagging ) | |
| THDi (độ méo hài dòng) | <3% (tại công suất định mức) | |
| HIỆU SUẤT | ||
| Hiệu suất tối đa | 98.6% | |
| Hiệu suất châu Âu (Euro) | 98 % | |
| Hiệu suất theo dõi MPPT | 99.9 % | |
| BẢO VỆ | ||
| Bảo vệ ngược cực DC | Có | |
| Bảo vệ chống đảo lưới | Có | |
| Bảo vệ ngắn mạch AC | Có | |
| Giám sát dòng dư (RCD) | Có | |
| Giám sát điện trở cách ly | Có | |
| Giám sát chạm đất | Có | |
| Giám sát lưới điện | Có | |
| Giám sát từng chuỗi PV | Có | |
| Chống sét lan truyền | Type II | |
| Bảo vệ hồ quang (AFCI) | Tùy chọn | |
| GIAO TIẾP – HIỂN THỊ | ||
| Màn hình hiển thị | LCD / LED + Ứng dụng APP | LCD / LED + APP |
| Giao tiếp chuẩn | RS485 | RS485 |
| Giao tiếp tùy chọn | WiFi / GPRS / Ethernet | WiFi / GPRS / Ethernet |
| CHỨNG NHẬN | ||
| Tiêu chuẩn | IEC 62109-1, IEC 62109-2, IEC 61000-6-2, IEC 61000-6-4, EN 62920, IEC 61727, IEC 62116, IEC 60068, IEC 61683 | |
| DỮ LIỆU CHUNG | ||
| Kích thước (Rộng × Cao × Sâu) | 780 × 585 × 233 mm | |
| Khối lượng | 77.8 kg | |
| Nhiệt độ vận hành | –30°C ~ +60°C | |
| Phương thức làm mát | Smart Cooling (làm mát thông minh) | |
| Cấp bảo vệ | IP66 | |
| Độ cao lắp đặt tối đa | 4000 m | |
| Độ ẩm vận hành | 0 – 100% | |
| Công nghệ | Không biến áp (Transformerless) | |
| Công suất tiêu thụ ban đêm | <1 W | |
Ưu điểm nổi bật
1. Hiệu suất cao – Tăng sản lượng điện
-
6 bộ theo dõi MPPT, độ chính xác cao trong theo dõi điểm công suất tối đa, phản hồi nhanh và tạo sản lượng cao hơn.
-
Khả năng quá kích DC lên đến 150%, giúp tăng hiệu suất khai thác công suất hệ thống PV.
-
Dải điện áp MPPT rộng: 180–1000 V, tối ưu cho nhiều cấu hình chuỗi pin khác nhau.
-
Dòng string 20 A, tương thích với các dòng module công suất lớn hiện nay.
2. Thông minh – Vận hành & bảo trì đơn giản
-
Chức năng chẩn đoán đường cong I–V thông minh: xác định chính xác lỗi của từng string PV và tự động phát hiện sự cố.
-
Phát hiện lỗi thông minh: ghi lại dạng sóng điện áp và dòng điện phía AC theo thời gian thực, hỗ trợ định vị lỗi nhanh chóng.
-
Hỗ trợ giao tiếp RS485 (WiFi / GPRS / Ethernet tùy chọn): giám sát và vận hành từ xa qua máy tính hoặc điện thoại.
3. Độ tin cậy cao – Vận hành an tâm
-
Cấp bảo vệ IP66, phù hợp lắp đặt ngoài trời, chống bụi – chống nước vượt trội.
-
Chống sét DC & AC Type II, giúp bảo vệ thiết bị khỏi sự cố sét lan truyền.
-
Tùy chọn chức năng AFCI: khi phát hiện hồ quang điện, inverter lập tức dừng hoạt động để đảm bảo an toàn.
