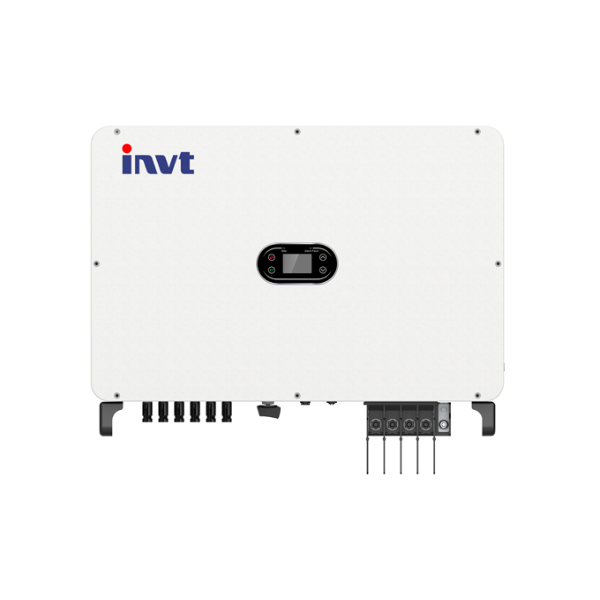

Inverter hòa lưới năng lượng mặt trời INVT XG75KTR-PRO-AFCI
Giới thiệu chung
INVT XG80KTR-PRO-AFCI là phiên bản nâng cấp của dòng XG80KTR-PRO, được trang bị thêm chức năng AFCI (Arc-Fault Circuit Interrupter) nhằm tăng cường mức độ an toàn cho hệ thống điện mặt trời thương mại – công nghiệp. Với công suất 80 kW, 6 bộ MPPT độc lập và dải MPPT rộng 180–1000 V, thiết bị mang đến khả năng tối ưu hóa sản lượng vượt trội, đặc biệt phù hợp với các module công suất lớn và cấu hình hệ thống phức tạp.
Sản phẩm đạt hiệu suất chuyển đổi tối đa 98.6% và hiệu suất MPPT 99.9%, giúp giảm tổn hao và tăng hiệu quả đầu tư (ROI). Hệ thống làm mát thông minh Smart Cooling kết hợp cấp bảo vệ IP66 cho phép inverter hoạt động bền bỉ trong môi trường khắc nghiệt, từ –30°C đến +60°C. Bên cạnh AFCI, thiết bị còn được trang bị đầy đủ các cơ chế bảo vệ tiên tiến như chống sét Type II AC/DC, bảo vệ dòng rò, giám sát từng chuỗi PV và chống đảo lưới, giúp đảm bảo vận hành an toàn và ổn định lâu dài.
Với khả năng giám sát thông minh qua RS485 và tùy chọn WiFi/GPRS/Ethernet, XG80KTR-PRO-AFCI đáp ứng hoàn hảo các yêu cầu về hiệu suất, độ bền và an toàn của các dự án điện mặt trời quy mô lớn trong khu công nghiệp, nhà máy và tòa nhà thương mại.
Thông số kỹ thuật
| Thông số | XG75KTR-PRO-AFCI | XG80KTR-PRO-AFCI |
|---|---|---|
| ĐẦU VÀO (DC) | ||
| Công suất đầu vào tối đa | 112.5 kW | 120 kW |
| Điện áp DC tối đa | 1100 V | |
| Điện áp khởi động | 200 V | |
| Điện áp danh định | 620 V | |
| Dải điện áp MPPT | 180 – 1000 V | |
| Số lượng MPPT | 6 | |
| Số string trên mỗi MPPT | 2 | |
| Dòng điện tối đa mỗi MPPT | 40 A | |
| Dòng ngắn mạch tối đa mỗi MPPT | 50 A | |
| ĐẦU RA (AC) | ||
| Dòng điện đầu ra tối đa | 113.7 A | 133.4 A |
| Công suất đầu ra định mức | 75 kW | 80 kW |
| Công suất đầu ra tối đa | 75 kVA | 88 kVA |
| Tần số lưới danh định | 50 Hz / 60 Hz | |
| Điện áp lưới danh định | 230Vac / 400Vac, 3L / N / PE | |
| Hệ số công suất | >0.99 ( 0.8 leading ~ 0.8 lagging ) | |
| THDi (độ méo hài dòng) | <3% (tại công suất định mức) | |
| HIỆU SUẤT | ||
| Hiệu suất tối đa | 98.6% | |
| Hiệu suất châu Âu (Euro) | 98 % | |
| Hiệu suất theo dõi MPPT | 99.9 % | |
| BẢO VỆ | ||
| Bảo vệ ngược cực DC | Có | |
| Bảo vệ chống đảo lưới | Có | |
| Bảo vệ ngắn mạch AC | Có | |
| Giám sát dòng dư (RCD) | Có | |
| Giám sát điện trở cách ly | Có | |
| Giám sát chạm đất | Có | |
| Giám sát lưới điện | Có | |
| Giám sát từng chuỗi PV | Có | |
| Chống sét lan truyền | Type II | |
| Bảo vệ hồ quang (AFCI) | Có | |
| GIAO TIẾP – HIỂN THỊ | ||
| Màn hình hiển thị | LCD / LED + Ứng dụng APP | LCD / LED + APP |
| Giao tiếp chuẩn | RS485 | RS485 |
| Giao tiếp tùy chọn | WiFi / GPRS / Ethernet | WiFi / GPRS / Ethernet |
| CHỨNG NHẬN | ||
| Tiêu chuẩn | IEC 62109-1, IEC 62109-2, IEC 61000-6-2, IEC 61000-6-4, EN 62920, IEC 61727, IEC 62116, IEC 60068, IEC 61683 | |
| DỮ LIỆU CHUNG | ||
| Kích thước (Rộng × Cao × Sâu) | 780 × 585 × 233 mm | |
| Khối lượng | 77.8 kg | |
| Nhiệt độ vận hành | –30°C ~ +60°C | |
| Phương thức làm mát | Smart Cooling (làm mát thông minh) | |
| Cấp bảo vệ | IP66 | |
| Độ cao lắp đặt tối đa | 4000 m | |
| Độ ẩm vận hành | 0 – 100% | |
| Công nghệ | Không biến áp (Transformerless) | |
| Công suất tiêu thụ ban đêm | <1 W | |
Ưu điểm nổi bật của Inverter XG75KTR-PRO-AFCI
1. An toàn vượt trội với công nghệ AFCI tích hợp
-
Tính năng AFCI phát hiện hồ quang điện theo thời gian thực và tự động ngắt inverter khi có nguy cơ cháy nổ.
-
Giảm thiểu rủi ro tại các điểm kết nối DC – một trong những nguyên nhân gây cháy phổ biến ở hệ thống điện mặt trời công suất lớn.
2. Hiệu suất cao – tối đa hóa sản lượng hệ thống
-
Hiệu suất chuyển đổi lên đến 98.6% và hiệu suất MPPT 99.9%, giúp giảm tổn thất và tăng sản lượng điện thực tế.
-
Dải MPPT rộng 180–1000V và dòng string 20A hỗ trợ tối ưu cho module công suất lớn hiện nay.
3. 6 MPPT độc lập – linh hoạt cho hệ thống quy mô công nghiệp
-
6 bộ MPPT cho phép thiết kế hệ thống đa hướng mái hoặc điều kiện chiếu sáng không đồng đều.
-
Mỗi MPPT 2 string giúp tăng hiệu quả điều khiển và cân bằng tải giữa các chuỗi PV.
4. Độ bền công nghiệp – vận hành ổn định 24/7
-
Cấp bảo vệ IP66, chống nước – chống bụi, thích hợp lắp đặt ngoài trời và trong nhà máy.
-
Công nghệ Smart Cooling duy trì nhiệt độ tối ưu cho inverter, cho phép hoạt động bền bỉ từ –30°C đến +60°C.
-
Chống sét lan truyền Type II AC/DC, bảo vệ dòng rò, ngược cực DC, chống đảo lưới.
5. Giám sát thông minh – tối ưu O&M
-
Giám sát từng chuỗi PV giúp nhanh chóng phát hiện lỗi hoặc sự cố của từng string.
-
Hỗ trợ giao tiếp RS485 và tùy chọn WiFi / GPRS / Ethernet, quản lý dễ dàng qua APP.
-
Chẩn đoán I–V giúp kỹ thuật viên kiểm tra hiệu suất hệ thống nhanh và chính xác.
