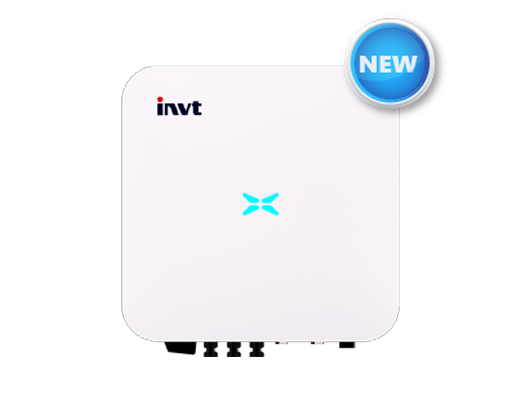

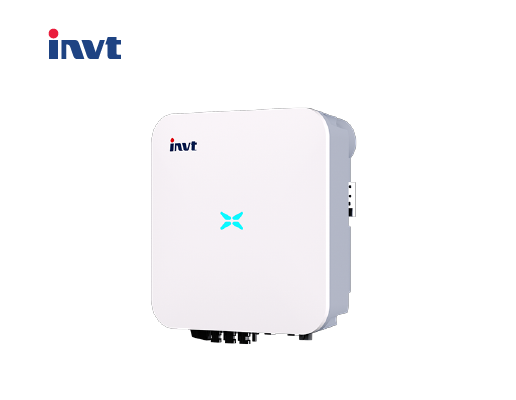

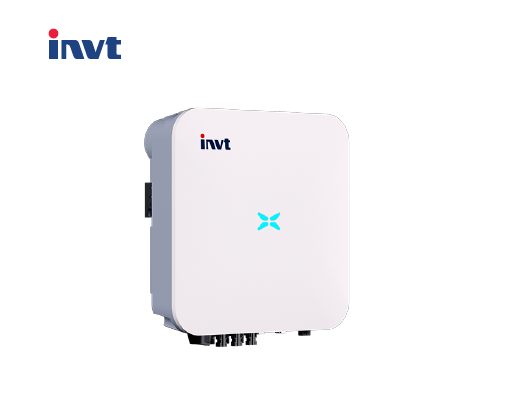

Inverter hòa lưới 3 pha XG5KTR-S-AFCI thế hệ mới
Giới thiệu chung
Inverter INVT XG5KTR-S-AFCI là phiên bản nâng cấp của model XG5KTR-S, được trang bị thêm chức năng bảo vệ hồ quang điện AFCI nhằm tăng cường mức độ an toàn cho hệ thống điện mặt trời dân dụng và thương mại nhỏ. Thiết bị sở hữu công suất định mức 5 kW, công suất DC tối đa 8 kW, hiệu suất chuyển đổi cao 98.4%, cùng thiết kế không biến áp (Transformerless), giúp vận hành ổn định, tiết kiệm điện năng và giảm tổn hao.
Với 2 MPPT độc lập, dải điện áp MPPT rộng 180–1000 V và khả năng tương thích linh hoạt với nhiều cấu hình tấm pin, XG5KTR-S-AFCI đảm bảo tối ưu hiệu suất phát điện trong mọi điều kiện bức xạ. Chuẩn bảo vệ IP66 cho phép inverter hoạt động bền bỉ ngoài trời, kết hợp giao tiếp RS485 và tùy chọn WiFi/GPRS/Ethernet giúp giám sát hệ thống từ xa nhanh chóng và chính xác.
Việc tích hợp chức năng AFCI giúp phát hiện sớm nguy cơ hồ quang DC – một trong những nguyên nhân gây cháy phổ biến ở hệ thống điện mặt trời, từ đó tự động ngắt và cảnh báo, tăng cường an toàn cho công trình và người sử dụng.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | XG5KTR-S-AFCI |
| Loại biến tần | On-grid |
| Công suất định mức | 5 kW |
| Công suất DC tối đa | 8 kW |
| Điện áp DC tối đa | 1100 V |
| Điện áp DC danh định | 600 V |
| Điện áp DC tối thiểu để bắt đầu hòa lưới | 160 V |
| Dòng điện tối đa trên mỗi MPPT | 18 A |
| Dòng điện ngắn mạch tối đa trên mỗi MPPT |
25 A |
| Dải điện áp MPP khi tải đầy đủ |
200 V ~ 850 V |
| Dải điện áp MPPT | 180 V ~ 1000 V |
| Số lượng MPPT | 2 |
| Số string trên mỗi MPPT | 1 |
| Công suất AC tối đa | 5.5 kW |
| Điện áp AC danh định | 230 V / 400 V |
| Dòng điện AC tối đa | 8 A |
| Tần số | 50 Hz / 60 Hz |
| Điện áp lưới định mức |
230Vac / 400Vac, 3L / N / PE |
| Hệ số công suất | >0.99 (0.8 leading ~ 0.8 lagging) |
| THDi | <3% |
| Hệ số công suất | 1 |
| Hiệu suất tối đa | 98.4% |
| Hiệu suất châu Âu (Euro Efficiency) | 98.3% |
| Nhiệt độ vận hành | – 30 ~ + 60°C |
| Kiểu biến áp | Không biến áp (Transformerless) |
| Cấp bảo vệ | IP66 |
| Độ ẩm vận hành | 0 – 100% |
| Phương thức làm mát | Tản nhiệt tự nhiên (Natural Cooling) |
| Độ cao lắp đặt tối đa | 4000 m |
| Màn hình hiển thị | LCD / LED + Ứng dụng (APP) |
| Giao tiếp | Chuẩn: RS485 Tùy chọn: WiFi / GPRS / Ethernet |
| Kích thước (Rộng x Cao x Sâu) | 481 x 395 x 195 mm |
| Cân nặng | 12kg |
| Mức tiêu thụ điện năng ban đêm | <1W |
| Chức năng bảo vệ |
– Bảo vệ quá áp nội bộ – Phát hiện điện trở cách điện DC – Giám sát lưới – Giám sát GFCI – Giám sát dòng rò DC – Bảo vệ ngắn mạch AC – Phát hiện lỗi tiếp địa AC – Chống sét DC – Chống sét AC – Bảo vệ chống đảo lưới – Bảo vệ hồ quang điện AFCI |
| Chứng nhận |
IEC/EN 62109-1/2, IEC/EN 61000-6-1/3, IEC61683, IEC60068, IEC61727/IEC62116, EN50549, CEI0-21, C10/C11，VDE 4105, VDE 0124, G98/G99, RD244, UNE217001, UNE217002, NC RfG, TOR Erzeuger, AS4777, ABNT, NB/T 32004, BIS |
Ưu điểm nổi bật của XG5KTR-S-AFCI
1. An toàn tối đa nhờ bảo vệ hồ quang điện AFCI tích hợp
-
Tự động phát hiện và ngắt khi xuất hiện hồ quang DC bất thường.
-
Giảm nguy cơ cháy nổ tại điểm kết nối, nâng cao mức độ an toàn toàn hệ thống.
-
Phù hợp đặc biệt với công trình dân dụng, nhà phố và khu vực yêu cầu an toàn cao.
2. Hiệu suất cao – tối ưu sản lượng điện
-
Hiệu suất tối đa 98.4%, Euro Efficiency đạt 98.3%.
-
Công suất DC tối đa 8 kW cho phép oversizing hệ thống tối ưu hơn.
-
Tiêu thụ điện năng ban đêm <1W, tiết kiệm chi phí vận hành.
3. 2 MPPT độc lập – linh hoạt cấu hình, tối ưu hóa theo hướng mái
-
Dải điện áp MPPT rộng 180–1000 V, dải MPP full-load 200–850 V.
-
Mỗi MPPT 1 string, đảm bảo tối ưu từng chuỗi pin riêng biệt.
-
Hoạt động ổn định ngay cả khi bức xạ không đồng đều giữa các hướng.
4. Độ bền vượt trội – hoạt động tin cậy trong môi trường khắc nghiệt
-
Cấp bảo vệ IP66 chống nước & bụi, phù hợp lắp đặt ngoài trời.
-
Hoạt động tốt trong dải nhiệt độ từ –30°C đến +60°C.
-
Tản nhiệt tự nhiên, không dùng quạt, giảm tiếng ồn và tăng tuổi thọ linh kiện.
5. Kết nối thông minh – quản lý hệ thống dễ dàng
-
Màn hình LCD/LED + ứng dụng giám sát APP.
-
Giao tiếp chuẩn RS485, tùy chọn WiFi/GPRS/Ethernet.
-
Dữ liệu được cập nhật liên tục, giúp theo dõi sản lượng và cảnh báo lỗi nhanh chóng.
