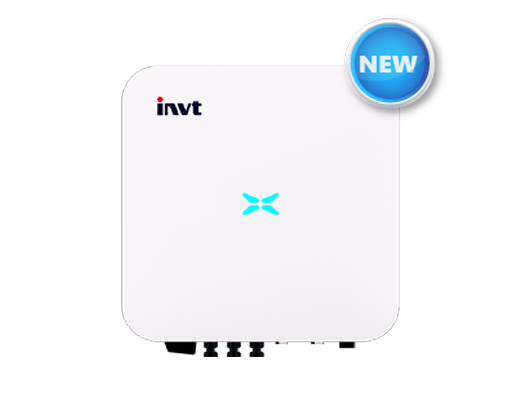

Biến tần năng lượng mặt trời hòa lưới INVT XG10KTL-AFCI 1 pha 10kW
Giới thiệu chung
Inverter INVT XG10KTL-AFCI là biến tần hòa lưới công suất 10 kW, được phát triển cho các hệ thống điện mặt trời dân dụng và thương mại vừa. Sản phẩm giúp chuyển đổi dòng điện DC từ tấm pin thành AC 1 pha ổn định, đảm bảo hòa lưới an toàn và khai thác tối đa nguồn năng lượng mặt trời. Với khả năng hoạt động hiệu quả trong dải điện áp MPPT rộng, XG10KTL-AFCI cho phép tối ưu sản lượng trong nhiều điều kiện ánh sáng và cấu hình giàn pin khác nhau.
Thiết bị được trang bị 2 bộ MPPT độc lập, hệ thống làm mát thông minh, cùng cấp bảo vệ IP66, giúp vận hành bền bỉ trong môi trường khắc nghiệt. XG10KTL tích hợp các tính năng bảo vệ toàn diện như giám sát dòng rò, phát hiện lỗi nối đất, chống đảo lưới và tích hợp AFCI để phát hiện – ngắt hồ quang điện, nâng cao an toàn hệ thống. Ngoài ra, thiết bị hỗ trợ RS485/Wi-Fi/4G giúp theo dõi dữ liệu và sản lượng thời gian thực qua ứng dụng di động, mang đến trải nghiệm vận hành thông minh và tin cậy cho người dùng.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đầu vào (DC) | |
| Công suất đầu vào tối đa (DC) | 15 kW |
| Điện áp đầu vào tối đa | 600 V |
| Điện áp khởi động | 80 V |
| Điện áp đầu vào định mức | 360 V |
| Dải điện áp MPPT | 50-550 V |
| Số bộ theo dõi MPPT | 2 |
| Số chuỗi đầu vào/ mỗi MPPT | 1/1 |
| Dòng điện đầu vào tối đa mỗi MPPT | 20 A |
| Dòng điện ngắn mạch tối đa trên mỗi MPPT | 26 A |
| Đầu ra (AC) | |
| Dòng điện đầu ra tối đa | 45.5 A |
| Công suất đầu ra định mức | 10 kW |
| Công suất đầu ra tối đa | 10 KVA |
| Tần số lưới định mức | 50/60 Hz |
| Điện áp lưới định mức | 220 V / 230 V / 240 V |
| Hiệu suất công suất | >0.99 (0.8 sớm pha ~ 0.8 trễ pha) |
| THDi | <3% |
| Hiệu suất | |
| Hiệu suất tối đa | 98.10% |
| Hiệu suất châu Âu | 97.30% |
| Hiệu suất MPPT | 99.90% |
| Bảo vệ | |
| Công tắc DC | Tùy chọn |
| Bảo vệ phân cực ngược DC | Có |
| Bảo vệ đảo chiều DC | Có |
| Bảo vệ chống đảo lưới | Có |
| Bảo vệ ngắn mạch AC | Có |
| Giám sát dòng điện dư | Có |
| Giám sát điện trở cách điện | Có |
| Giám sát lỗi nối đất | Có |
| Giám sát lưới điện | Có |
| Giám sát chuỗi PV | Có |
| Bảo vệ chống sét | Có |
| Bảo vệ AFCI | Có |
| Giao tiếp | |
| Màn hình hiển thị | LCD / LED + Ứng dụng |
| Giao tiếp | RS485 / WiFi / 4G |
| Tiêu chuẩn tuân thủ | |
| Tiêu chuẩn | NB/T 32004, IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, CEI 0-21, C10/C11, G98/G99, RD244, UNE217001, UNE217002, TOR Erzeuger, AS4777, ABNT,NB/T 32004 |
| Thông số chung | |
| Kích thước (Dài x Rộng x Cao) | 380 x 380 x 160 mm |
| Trọng lượng | 13 kg |
| Phạm vi nhiệt độ vận hành | -30°C đến +60°C |
| Hệ thống làm mát | Làm mát thông minh |
| Cấp bảo vệ | IP66 |
| Độ cao hoạt động tối đa | 4000 m |
| Độ ẩm tương đối | 0 đến 100% |
| Địa hình | Không biến dạng |
| Tiêu thụ điện vào ban đêm | < 1W |
