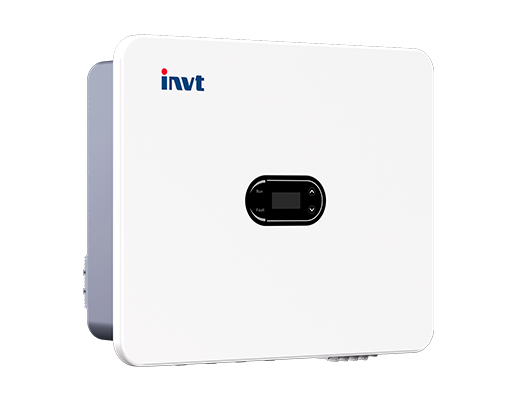

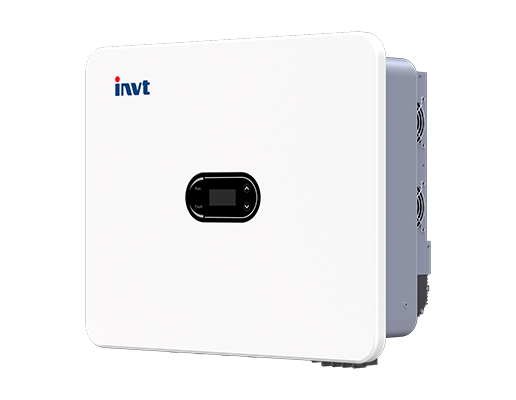

Inverter hòa lưới 3 pha INVT XG Series 30kW, 33kW, 36kW, 40kW
Giới thiệu chung về INVT XG30KTR-AFCI
XG30KTR-AFCI là phiên bản nâng cấp an toàn của dòng biến tần hòa lưới 3 pha INVT XG30KTR, được tích hợp chức năng AFCI (Arc Fault Circuit Interrupter) – bộ ngắt mạch lỗi hồ quang DC. Tính năng này cho phép phát hiện sớm hiện tượng phóng điện hồ quang bất thường trên chuỗi pin và tự động ngắt hệ thống, giúp giảm thiểu nguy cơ cháy nổ do sự cố cáp, đầu nối hoặc suy giảm cách điện theo thời gian.
Sản phẩm được thiết kế cho các hệ thống điện mặt trời thương mại và công nghiệp nhẹ như nhà xưởng, kho vận, trung tâm logistics và tòa nhà sản xuất – nơi tiêu chuẩn an toàn điện ngày càng được siết chặt. Bên cạnh AFCI, XG30KTR-AFCI vẫn giữ nguyên các thế mạnh về hiệu suất cao, MPPT chính xác, dải điện áp DC rộng và khả năng vận hành ổn định trong điều kiện môi trường khắc nghiệt.
Với chuẩn bảo vệ cao, cơ chế làm mát thông minh và khả năng giám sát từ xa, XG30KTR-AFCI không chỉ giúp tối ưu hiệu quả khai thác điện mặt trời mà còn nâng cao mức độ an toàn, giảm rủi ro vận hành và tăng độ tin cậy cho hệ thống trong dài hạn. Đây là lựa chọn phù hợp cho các dự án yêu cầu hiệu suất đi cùng tiêu chuẩn an toàn cao.
Thông số kỹ thuật
| Công suất: 30 – 40kW | Hiệu suất tối đa: 98.60% |
| Thương hiệu: INVT | Cấp bảo vệ: IP66 |
| Hiển thị: LCD / LED+APP | Chuẩn truyền thông: RS485 (tiêu chuẩn); WiFi / GPRS / Ethernet (tùy chọn) |
| Model | XG30KTR-AFCI | XG33KTR-AFCI | XG36KTR-AFCI | XG40KTR-AFCI |
| Đầu vào (DC) | ||||
| Công suất đầu vào tối đa | 48kW | 52.8kW | 57.6kW | 64kW |
| Điện áp đầu vào tối đa | 1100V | |||
| Điện áp khởi động | 250V | |||
| Điện áp hoạt động tối ưu | 600V | |||
| Dải điện áp MPP đầy tải | 500V ~ 800V | |||
| Dải điện áp hoạt động của MPPT | 200V ~ 1000V | |||
| Số lượng MPPT | 3 | 4 | ||
| Số chuỗi pin trên mỗi MPPT | 2 | |||
| Dòng điện tối đa trên mỗi MPPT | 26A | |||
| Dòng điện ngắn mạch tối đa trên mỗi MPPT | 32A | |||
| Đầu ra (AC) | ||||
| Dòng điện đầu ra tối đa | 48.3A | 53A | 57.8 A | 64.3A |
| Công suất đầu ra định mức | 30kW | 33kW | 36kW | 40kW |
| Công suất đầu ra tối đa | 33.3kVA | 36.6kVA | 39.6kVA | 44kVA |
| Tần số lưới định mức | 50Hz / 60Hz | |||
| Điện áp lưới định mức | 230Vac / 400Vac, 3L / N / PE | |||
| Hệ số công suất | >0.99 (0.8 sớm pha ~ 0.8 trễ pha) | |||
| Sóng hài (THDi) | <3% ( tại công suất định mức) | |||
| Hiệu suất | ||||
| Hiệu suất tối đa | 98.60% | |||
| Hiệu suất chuẩn Châu Âu | 98.50% | |||
| Hiệu suất MPPT | 99.90% | |||
| Bảo vệ | ||||
| Bảo vệ ngược cực DC | Có | |||
| Bảo vệ chống đảo AC | Có | |||
| Bảo vệ ngắn mạch | Có | |||
| Bảo vệ dòng rò | Có | |||
| Giám sát điện trở cách điện | Có | |||
| Giám sát lỗi chạm đất | Có | |||
| Giám sát lưới | Có | |||
| Giám sát dòng điện chuỗi PV | Có | |||
| Giám sát dòng điện chuỗi PV | Loại II | |||
| Bộ ngắt mạch lỗi hồ quang (AFCI) | Có | |||
| Giao tiếp | ||||
| Màn hình | LCD / LED+APP | |||
| Giao tiếp | Tiêu chuẩn: RS485 Tùy chọn: WiFi / GPRS / Ethernet |
|||
| Tiêu chuẩn tuân thủ | ||||
| Các chứng chỉ | IEC/EN 62109-1/2, IEC/EN 61000-6-1/3, EN50549, IEC61727/IEC62116, CEI 0-21,C10/C11, VDE 4105, VDE 0124, RD244, UNE217001, UNE217002, NC RfG, TOR Erzeuger, AS4777, NRS097-2-1, NB/T 32004 |
|||
| Thông tin chung | ||||
| Kích thước (W x H x D) | 600 x 430 x 230mm | |||
| Trọng lượng | 30kg | 32kg | ||
| Nhiệt độ hoạt động | -30°C ~ +60°C | |||
| Phương pháp tản nhiệt | Smart Cooling | |||
| Cấp bảo vệ | IP66 | |||
| Độ cao hoạt động tối đa | 4000m | |||
| Phạm vi độ ẩm tương đối cho phép | 0 ~ 100% | |||
| Phương pháp cách ly | Không biến áp | |||
| Mức tiêu thụ điện năng ban đêm | <1W | |||
Ưu điểm nổi bật của INVT XG30KTR
- Tích hợp chức năng AFCI (Arc Fault Circuit Interrupter) – bộ ngắt mạch lỗi hồ quang DC, giảm nguy cơ cháy nổ
-
Công suất phù hợp cho hệ thống thương mại – công nghiệp nhẹ, đáp ứng nhu cầu vận hành liên tục của nhà xưởng và tòa nhà
-
Hiệu suất chuyển đổi cao, giúp tận dụng tối đa điện năng từ dàn pin mặt trời
-
MPPT linh hoạt, dải điện áp rộng, tối ưu sản lượng ngay cả khi điều kiện ánh sáng thay đổi
-
Thiết kế bền bỉ, chuẩn bảo vệ cao, phù hợp lắp đặt ngoài trời
-
Cơ chế làm mát thông minh, đảm bảo hoạt động ổn định trong thời gian dài
-
Giám sát và quản lý từ xa tiện lợi, hỗ trợ kết nối RS485 và các tùy chọn truyền thông mở rộng
-
Tương thích dàn pin công suất lớn, thuận tiện cho việc mở rộng hệ thống trong tương lai
-
Độ tin cậy cao, vận hành ổn định, phù hợp các dự án yêu cầu tính liên tục và an toàn
