Biến dòng CTSA016-90A-90mA – Biến dòng kẹp (Split-Core Current Transformer) cho inverter và module giám sát chống phát ngược công suất
CTSA016-90A-90mA là biến dòng dạng kẹp hình xuyến (Split-Core CT) được thiết kế chuyên dụng cho các hệ thống inverter 1 pha và module giám sát chống phát ngược công suất (Zero-Export). Thiết bị đo lường và truyền tín hiệu dòng điện xoay chiều một cách chính xác, giúp inverter nhận biết chiều công suất xuất – nhập, từ đó điều khiển quá trình hòa lưới bám tải an toàn, ổn định và hiệu quả.
Kẹp hình xuyến CTSA016 là thành phần cơ bản trong bất kỳ hệ thống năng lượng mặt trời hòa lưới nào vì nó đo và kiểm soát toàn bộ mức tiêu thụ điện của hệ thống, đồng thời cho phép theo dõi chính xác sản lượng của biến tần.

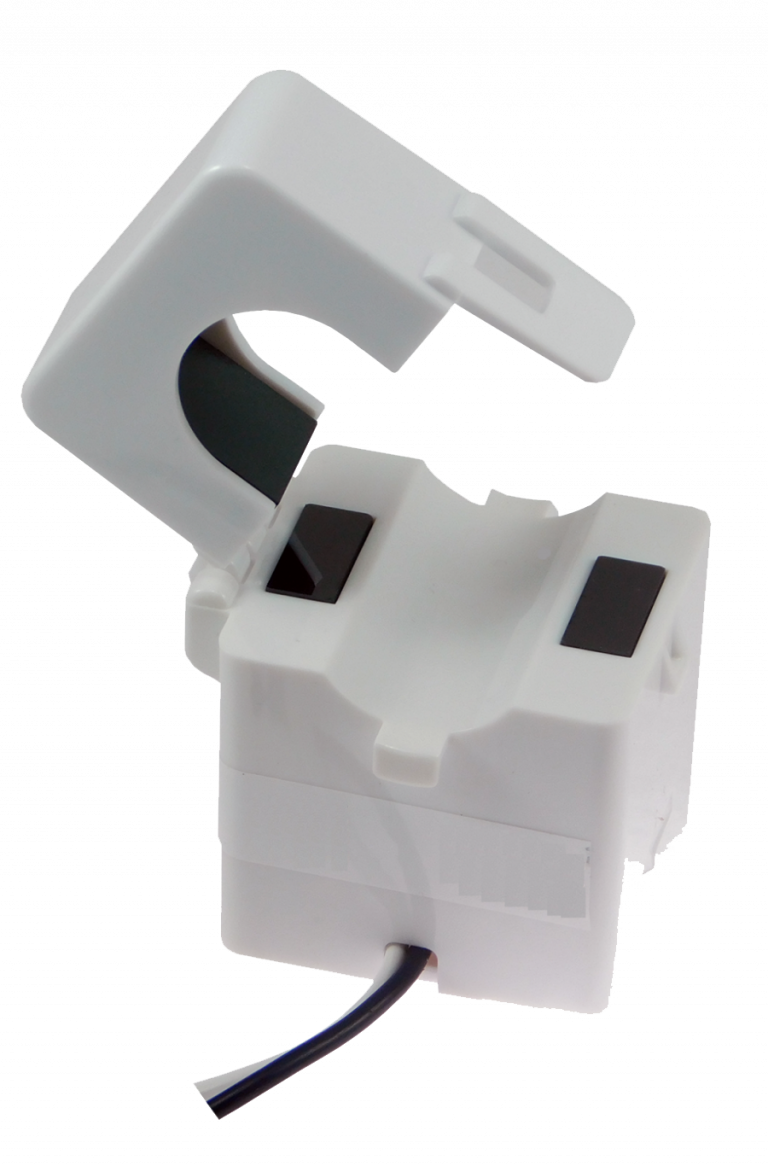

Thiết kế lõi chia đôi (split-core) giúp thiết bị có thể đo dòng điện không tiếp xúc thông qua cảm ứng từ, không cần ngắt kết nối dây cáp chính, đảm bảo an toàn và tiện lợi trong quá trình lắp đặt. Với kích thước nhỏ gọn, CTSA016 đặc biệt phù hợp cho các không gian hẹp trong tủ điện hoặc hộp phân phối inverter.
Thông số kỹ thuật
| Hạng mục | Giá trị |
|---|---|
| Model | CTSA016-90A-90mA |
| Loại thiết bị | Biến dòng kẹp (Split-Core Current Transformer) |
| Dòng sơ cấp định mức (Ipn) | 90 A AC |
| Dòng đầu ra danh định (Iout) | 90 mA AC @ Ipn |
| Tỷ lệ biến dòng (Ratio) | 1000 : 1 |
| Đường kính lỗ trong (Opening) | 16.2 mm |
| Tần số hoạt động | 50 – 400 Hz |
| Điện áp tối đa thiết bị (Um) | ≤ 0.72 kV AC |
| Điện áp chịu cách điện | 4 kV AC / 10 s |
| Điện trở cách điện | ≥ 100 MΩ @ 500 VDC |
| Độ chính xác (Accuracy Class) | Class 0.5 / 1.0 |
| Nhiệt độ làm việc | −15 °C ~ +50 °C |
| Vật liệu vỏ | Nhựa chống cháy UL 94-V0 |
| Tiêu chuẩn áp dụng | IEC 61869-1 / IEC 61869-2 / UL Recognized |
| Nhà sản xuất | T.I. Chen Associates LLC / Yuanxing Electronics Co., Ltd. |
Ưu điểm & Lợi ích nổi bật
-
Đo dòng điện chính xác, ổn định: CTSA016-90A-90mA sử dụng lõi từ chất lượng cao và cuộn dây được hiệu chuẩn chuẩn xác, giúp đo dòng điện xoay chiều một cách ổn định và có sai số rất thấp. Nhờ đó, thiết bị cung cấp dữ liệu tin cậy cho module giám sát hoặc inverter trong việc theo dõi tải tiêu thụ, sản lượng điện năng và điều khiển công suất hòa lưới.
-
Lắp đặt an toàn, nhanh chóng – không cần ngắt mạch: Thiết kế kẹp mở (split-core) cho phép kỹ sư đo dòng điện mà không cần cắt dây nguồn chính, đảm bảo an toàn tuyệt đối khi thao tác. Chỉ cần mở chốt, kẹp quanh dây dẫn và cố định lại — việc lắp đặt và tháo gỡ trở nên cực kỳ đơn giản, tiết kiệm thời gian trong bảo trì hoặc mở rộng hệ thống.
-
Phù hợp cho không gian hẹp – tối ưu bố trí tủ điện inverter: Với kích thước nhỏ gọn và đường kính trong 16 mm, biến dòng CTSA016 có thể dễ dàng lắp trong các tủ điện inverter hoặc hộp đấu nối nhỏ, nơi không gian bị hạn chế. Điều này giúp tối ưu bố trí thiết bị, đảm bảo tính thẩm mỹ và tiện lợi trong thi công.
-
Độ an toàn cao – vỏ chống cháy, cách điện vượt trội: Vỏ thiết bị làm từ nhựa chống cháy đạt tiêu chuẩn UL 94-V0, kết hợp điện áp cách ly lên đến 4 kV, giúp bảo vệ thiết bị và người sử dụng khỏi rủi ro điện giật hoặc chập mạch. Độ bền cách điện ≥ 100 MΩ đảm bảo khả năng hoạt động ổn định lâu dài trong môi trường công nghiệp.
-
Tương thích với đa dạng hệ thống inverter năng lượng mặt trời: CTSA016-90A-90mA có thể kết nối trực tiếp với các biến tần 1 pha solar có chức năng Zero-Export hoặc giám sát công suất tải. Điều này cho phép inverter điều chỉnh công suất đầu ra theo nhu cầu tiêu thụ thực tế, tránh phát ngược điện lên lưới – giải pháp quan trọng trong các hệ thống hòa lưới dân dụng và thương mại.
